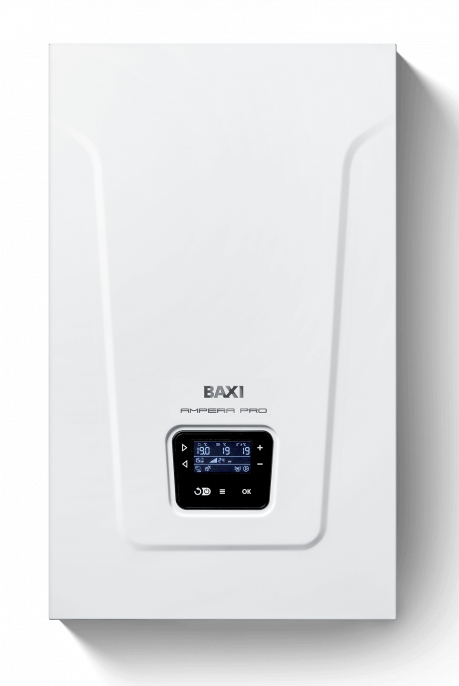

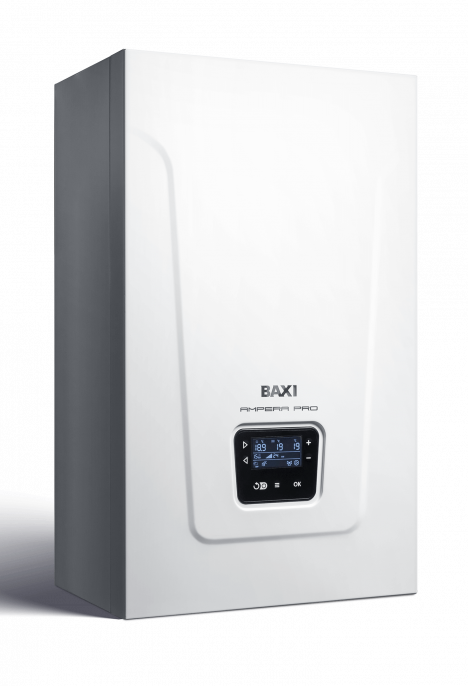

Котел электрический Baxi Ampera Pro 14 кВт

Настенный одноконтурный электрический котел мощностью 14 кВт для отопления жилых и производственных помещений ориентировочной площадью до 140 м².
Модель работает от трехфазной сети 380 В, поэтому перед покупкой нужно проверить наличие трех фаз, выделенную мощность и состояние вводной линии.
В линейке Ampera Pro это промежуточная версия между 12 и 18 кВт: она дает больший запас по теплу, чем двенадцатая модель, но еще не требует такого сечения кабеля, как 18 кВт.

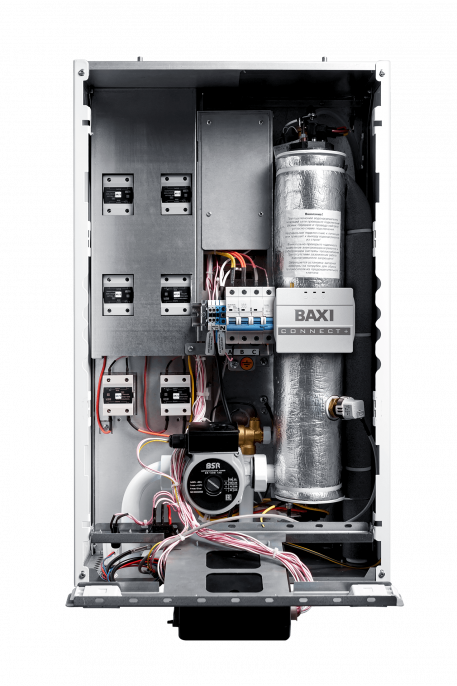

В корпусе находятся блок нагревательных элементов, циркуляционный насос, предохранительный клапан, манометр, автоматический воздухоотводчик, датчики давления и температуры, твердотельное реле, вводной автомат и пульт управления.

Устройство и принцип работы

У Ampera Pro 14 максимальная полезная мощность составляет 14 кВт, минимальная — 1,6 кВт.
Котел регулирует нагрузку по шести ступеням: 1,6 / 3,3 / 5 / 8 / 11 / 14 кВт. Для практики это полезно тем, что аппарат не включается сразу на полную мощность, а может работать на малых ступенях, когда на улице не сильный мороз.
Модуляция получается примерно 1:8,75, поэтому у модели есть хороший нижний порог для межсезонья и ночной работы.
В паспорте для этой мощности указаны блоки ТЭНБ 5 и ТЭНБ 9, а управление нагревом выполняется через PID-регулирование. Силовая часть построена на твердотельных реле с радиатором, поэтому переключение ступеней происходит без характерных щелчков механических контакторов.
Встроенный циркуляционный насос имеет максимальный напор 60 кПа, подключение отопительного контура для котлов 9–24 кВт — 3/4", аварийный сброс — 1/2". Расширительный бак в корпус не встроен, его подбирают отдельно под объем системы.

Модель рассчитана на закрытую систему отопления с принудительной циркуляцией. Минимальное давление теплоносителя — 0,08 МПа, то есть 0,8 бар; максимальное — 0,30 МПа, то есть 3 бар.
Диапазон регулировки температуры теплоносителя — от +30 до +85 °C, температура воздуха в помещении при подключенном датчике настраивается от +2 до +35 °C.
Для водяного теплого пола серия допускается, но подавать в контур пола обычные радиаторные 70–80 °C нельзя: нужен температурный контроль, а часто и смесительный узел.
КПД указан 99%, объем теплоносителя в котле — 5 л, необходимый расход через котел при Δt=10 °C — 1,4 м³/ч, при Δt=20 °C — 0,7 м³/ч.
Для дома около 120–140 м² разумно начинать с температуры подачи 55–60 °C на радиаторах и смотреть по фактическому прогреву помещений. Если котел часто тактует, лучше подключить комнатный датчик или внешний термостат, а не просто поднимать температуру теплоносителя.

Применение и выбор Ampera Pro 14

Ampera Pro 14 подходит для частного дома, таунхауса, квартиры с автономным отоплением или небольшого коммерческого помещения площадью примерно до 140 м².
Хороший сценарий — дом 110–130 м² со средним утеплением, где 12 кВт уже могут работать почти на пределе в мороз, а 18 кВт выглядят избыточно по электрике.
Если объект старый, с большими окнами, неутепленным перекрытием или высокими потолками, ориентироваться только на площадь нельзя: 14 кВт могут не перекрыть реальные теплопотери.
В котле есть антиразморозка: при падении температуры теплоносителя ниже 6 °C включается насос, а при снижении ниже 2 °C включаются нагрев и циркуляция до достижения 20 °C. Но при длительных отключениях электричества эта функция не спасает систему, поэтому для дачи с редкими приездами нужно продумать теплоноситель и аварийное питание.

Модель можно использовать как основной источник отопления там, где нет газа, но есть нормальная трехфазная сеть 380 В.
Еще один рабочий вариант — резерв к газовому, твердотопливному или пеллетному котлу: аппарат будет поддерживать плюсовую температуру или подхватывать отопление, когда основное оборудование остановлено.
Для небольшого офиса, мастерской или торгового помещения котел удобен тем, что контролирует давление, температуру теплоносителя, перегрев, состояние силовых реле и работу насоса.
Если помещение используется сезонно, важно помнить ограничение паспорта: нельзя оставлять котел с теплоносителем при температуре окружающего воздуха ниже 0 °C и нельзя включать его при замерзшем теплоносителе.

По сравнению с Ampera Pro 12, версия 14 кВт дает дополнительные 2 кВт мощности и выше потребляемый ток: 21,3 А при трехфазном подключении против 18,3 А у модели 12 кВт. При этом сечение медного подводящего кабеля по паспорту остается 4×4 мм².
Старшая Ampera Pro 18 заметно мощнее, но там ток уже 27,4 А и требуется кабель 4×6 мм², поэтому электрика становится серьезнее. Купить Котел электрический Baxi Ampera Pro 14 кВт стоит, если расчетные теплопотери выше 12 кВт, но до 18 кВт еще есть запас, а трехфазный ввод позволяет спокойно питать котел без перегруза по фазам.

Монтаж и требования к подключению

Для этой модели требуется трехфазная сеть 380 В с частотой 50 Гц. Номинальное напряжение между нулем и каждой фазой должно быть 220 В ±10%, то есть в пределах 200–240 В.
Для Baxi Ampera Pro 14 кВт в паспорте указан номинальный потребляемый ток 21,3 А при трехфазном подключении и сечение подводящего медного кабеля 4×4 мм². Подключение выполняется с рабочим нулевым проводом на клемму N, фазными проводами на клеммы A, B, C и защитным проводником PE на болт заземления. УЗО с током утечки 30 мА лучше предусматривать сразу, а вводной автомат подбирать по проекту с учетом длины линии и способа прокладки.
Важный момент: однофазное подключение 220 В в паспорте допускается только для котлов Baxi Ampera Pro от 4,5 до 9 кВт, поэтому четырнадцатая модель под обычную однофазную сеть не подходит.

По теплоносителю паспорт требует общую жесткость не более 2 мг-экв/дм³, pH 6,5–8,5 и корректные значения по индексам Ланжелье или Ризнера.
Жесткая вода образует накипь на ТЭНах, снижает теплопередачу и может повредить блок нагревательных элементов; такой случай не относится к гарантийным. Допускается незамерзающий теплоноситель на основе пропиленгликоля или этиленгликоля с концентрацией не более 50%, но антифриз передает тепло хуже воды, поэтому систему нельзя подбирать совсем без запаса.
Масса котла нетто — 40 кг, после заполнения внутреннего объема 5 л нагрузка увеличится примерно до 45 кг без учета обвязки, фильтра, кранов и внешнего расширительного бака.
Монтаж и первый пуск должны выполнять специалисты с допуском к электроустановкам до 1000 В и группой по электробезопасности не ниже III.

Частый вопрос: можно ли подключить бойлер косвенного нагрева к Baxi Ampera Pro 14 кВт? Baxi Ampera Pro 14 кВт поддерживает работу с бойлером косвенного нагрева через клапан приоритета ГВС и датчик температуры ГВС. В паспорте предусмотрены разъем X10 для подключения клапана приоритета бойлера и разъем X13 для датчика ГВС, а в гидравлических схемах показана работа с баком косвенного нагрева.
Температура ГВС настраивается в диапазоне от +20 до +70 °C, значение по умолчанию — 60 °C. При подключении бойлера котел поднимает температуру теплоносителя минимум на 15 °C выше заданной температуры ГВС. Для мощности 14 кВт практичный объем бойлера — примерно 100–150 л; бак большего объема возможен, но греться он будет дольше.

Частый вопрос: что означает ошибка E09 на Ampera Pro 14? E09 означает, что отключено питание ТЭН, то есть котел видит проблему с силовой частью нагрева.
Простое повышение температуры в меню такую ошибку не исправит. Сначала нужно проверить, есть ли питание на фазах, не отключен ли вводной автомат и нет ли проблем с подключением.
Если питание есть, а ошибка остается, требуется специалист: причина может быть в силовой цепи, защитном отключении или неисправности элементов нагрева.
Продолжать эксплуатацию “через сброс” не стоит, потому что котел может не выйти на мощность или повторно уйти в аварию.
