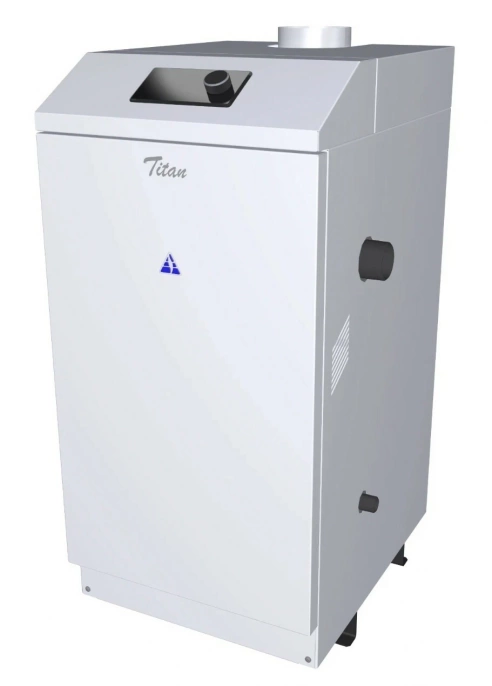

Напольный газовый котел TITAN Z40M

Для частного дома, коттеджа или административного здания ориентировочно до 320 кв.м подойдет напольный одноконтурный котел с чугунным теплообменником и естественным дымоудалением. Газовый котел TITAN Z40M имеет номинальную теплопроизводительность 32 кВт и рассчитан на работу с водой в открытых или закрытых системах отопления. До покупки нужно проверить тягу дымохода 125 мм, условия котельной и необходимость внешнего бойлера для горячей воды. Гарантийный срок составляет 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня продажи.

Устройство и принцип работы

Газовый котел TITAN Z40M - напольный одноконтурный отопительный аппарат для систем водяного отопления. Он нагревает теплоноситель в чугунном теплообменнике и поддерживает заданную температуру через электронную панель управления. Встроенного проточного контура ГВС нет, поэтому для горячей воды нужен внешний бойлер или отдельный теплообменник.

Камера сгорания открытая, горение происходит с забором воздуха из помещения. Продукты сгорания отводятся через дымовую трубу с естественной тягой. Для TITAN Z40M диаметр дымовой трубы составляет 125 мм, а рабочий диапазон разрежения на выходе котла - 5-20 Па.

Инжекционная атмосферная горелка работает с модуляционным газовым клапаном и автоматическим электророзжигом. Ионизационный контроль пламени блокирует подачу газа при нештатном погасании. На практике это удобно для отопления объекта, где требуется не настенный компактный котел, а напольная модель с большим теплообменником.

• Чугунный теплообменник
• Открытая камера сгорания
• Атмосферная инжекционная горелка
• Модуляционный газовый клапан
• Автоматический электророзжиг
• Ионизационный датчик контроля пламени
• Электронная цифровая панель управления
• Защита от перегрева
• Термостат нарушения тяги
• Возможность подключения насоса отопления
• Возможность подключения накопительного бойлера ГВС
• Возможность подключения комнатного термостата
• Возможность подключения турбо-надставки как отдельной опции

Котел рассчитан на температуру воды в контуре отопления 35-95°С и максимальное рабочее давление 0,3 МПа. Объем воды в теплообменнике составляет 10,6 л, потребление газа - 3,6 м3/ч, КПД - 91%.
Габаритная ширина - 370 мм.
Масса - не более 136 кг.
Патрубки отопления - G2", газ - G1/2".

Применение и выбор TITAN Z40M

TITAN Z40M выбирают для объекта, где 22 кВт уже мало, а установка котла 40 кВт по названию серии дает нужный запас по теплопроизводительности 32 кВт. Ориентировочная площадь - до 320 кв.м, но расчет должен учитывать утепление, окна, высоту потолков и регион.

Для ГВС модель работает не как двухконтурный котел, а как источник нагрева для внешнего накопительного бойлера. Это удобно для дома с несколькими точками водоразбора, где накопительный запас воды важнее проточного нагрева.

Котел можно применять в открытых и закрытых системах отопления, с естественной или принудительной циркуляцией. Для систем с коллекторами, теплым полом, бойлером и несколькими насосными группами схему должен рассчитывать специалист.

Если объект меньше и по расчету хватает меньшей теплопроизводительности, можно рассмотреть TITAN Z30M. Купить газовый котел TITAN Z40M стоит, если требуется запас 32 кВт, но при этом нужно сохранить чугунный теплообменник, напольную установку и работу с внешним бойлером.

Монтаж и требования к установке

Для установки нужен отдельный участок котельной с прочным негорючим основанием, свободным доступом воздуха к нижней части котла и исправным дымоходом. Нельзя ставить такую модель как обычный бытовой прибор без проекта газоснабжения и дымоудаления.

• Тип установки - напольный монтаж внутри закрытого помещения
• Тип камеры сгорания - открытая
• Тип дымохода - естественная тяга
• Диаметр дымовой трубы - 125 мм
• Диапазон разрежения в дымоходе - 5-20 Па
• Топливо - природный газ низкого давления
• Рабочее давление газа перед котлом - 0,8-3,0 кПа
• Номинальное давление газа перед котлом - 2,0 кПа
• Электропитание - 220 В, 50 Гц
• Потребляемая электрическая мощность - 25 Вт без дополнительных устройств
• Газоподводящая труба рекомендуется не менее 3/4"
• Обязательно заземление

В системе отопления используется вода, а максимальное давление не должно превышать 0,3 МПа. На подающем трубопроводе нужен предохранительный клапан с настройкой не более 3 бар, а расширительный бак подбирается по расчету и не входит в комплект.

Дымоход должен иметь сечение не меньше патрубка котла, вертикальный прямой участок после котла не менее 0,5 м и устойчивую естественную тягу. Для котлов Z30M и Z40M допускается применение специализированной турбо-надставки с производительностью не менее 120 м3/ч, но это отдельная опция и требует проектного решения.

Первый пуск включает проверку заполнения теплообменника водой, удаление воздуха через кран Маевского, контроль тяги, проверку герметичности газа и настройку газового клапана. Эти работы должны выполнять специалисты, иначе можно потерять гарантию и получить нестабильную работу горелки.

Частый вопрос: чем TITAN Z40M отличается от TITAN Z30M? TITAN Z40M имеет номинальную теплопроизводительность 32 кВт против 22 кВт у TITAN Z30M, больший объем воды в теплообменнике 10,6 л против 8,3 л и массу до 136 кг против 112 кг. Его выбирают для более крупного объекта или при большем запасе по теплопотерям.

Частый вопрос: нужен ли отдельный дымоход для TITAN Z40M? TITAN Z40M рассчитан на дымовую трубу с естественной тягой и диаметром 125 мм, поэтому дымоход нужно проверять до покупки. После патрубка котла должен быть вертикальный прямой участок не менее 0,5 м, а тягу проверяют безопасным способом без открытого огня.

Эта модель подойдет для объекта, где нужен напольный чугунный котел с теплопроизводительностью 32 кВт и возможностью работы с внешним бойлером. Главный практический плюс - запас по отоплению при сохранении простой одноконтурной схемы. Перед заказом стоит проверить котельную, дымоход, газовую линию и расчет теплопотерь.
