Адаптер цифровой шины Modbus (RTU) предназначен для подключения термостатов и контроллеров ZONT к котлам, поддерживающим одноименный цифровой протокол. Протестирована работа котлов:
- Lemax Omega CI E, Clever L (после 04.2023, с разъемом RS-485);
- ИРБИС (Хопер с КСУБ 20.10, Барс с КСУБ 20.10, Барс с КСУБ 20.10 и модуляцией мощности, Барс с КСУБ 20.15)
- ГАЗИНТЕРМ (Изнаир-Ч 25-70 кВт, Изнаир-А 25-100 кВт).
При управлении ZONT котлом через адаптер становятся доступны для считывания следующие параметры:
- фактическая и расчетная температура теплоносителя;
- состояние горелки;
- признаки работы на Отопление и ГВС;
- признаки ошибок и аварии.
Все эти параметры применяются в алгоритме управления работой котла и отображаются в веб-сервисе ZONT.
Обратно через Адаптер в цифровую шину котла передаются:
- расчетная температура теплоносителя (уставка);
- целевая температура для нагрева ГВС.
Обратите внимание — набор считываемых параметров может меняться в зависимости от модели котла и подключенных к нему датчиков.
Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).
Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого потребуется отдельный Адаптер.
Совместим со следующими приборами ZONT:
- отопительные термостаты SMART NEW, H-1V NEW
- отопительные контроллеры SMART 2.0, Н-1V.02
- универсальный контроллер H700+ PRO
- универсальные контроллеры H1000+ PRO, H1000+ PRO.V2
- универсальный контроллер H1500+ PRO
- универсальные контроллеры H2000+ PRO, H2000+ PRO.V2
- универсальный контроллер H5000+ PRO.V2

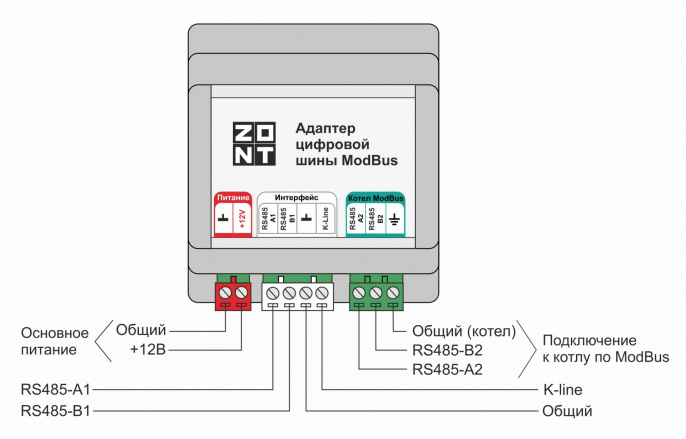

Подключение адаптера к основному прибору ZONT осуществляется через K-Line или RS-485, одновременное использование этих 2-х интерфейсов недопустимо. Для подключения рекомендуется использовать экранированный кабель МКЭШ или кабель UTP (витая пара) сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет. Удаленность Адаптер от прибора ZONT зависит от интерфейса подключения: в RS-485 – до 200 м, в K-Line – 10-12 м.
Адаптер к котлам с цифровой шиной Modbus подключается по цифровому интерфейсу RS-485, линия связи при этом не должна превышать 25 м.
Основное питание Адаптера выполняется от прибора автоматики ZONT. Питание котла нужно включать только после подключения Адаптера к плате котла и включения основного питания прибора автоматики ZONT.
