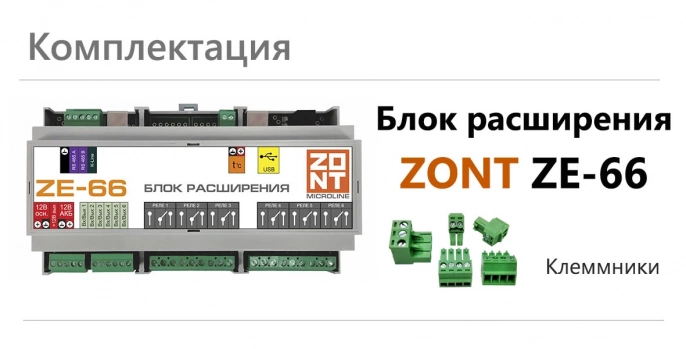

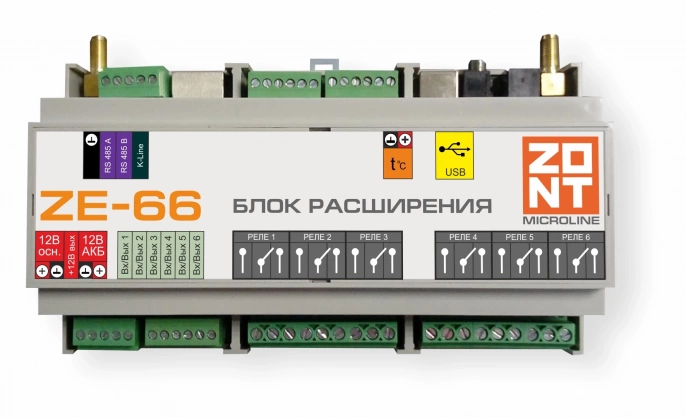

Блок расширения ZONT ZE-66

Блок расширения ZONT ZE-66 настраивается совместно с основным контроллером.
При правильном подключении блок автоматически определяется в настройках основного контроллера под собственным уникальным серийным номером. Это позволяет одновременно использовать несколько блоков расширения на одном контроллере.

Аппаратные возможности блока расширения и способы настройки его входов и выходов аналогичны основному контроллеру и приведены в Технической документации на прибор.

При правильном подключении к контроллеру и исправной работе индикация на блоке расширения имеет следующий вид:

• красный индикатор - Признак нормальной работы
• зеленый индикатор - Серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу K-Line.
• желтый индикатор -  Серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу RS-485.

6 дополнительных входов контроля

На объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT Н2000+ (С2000+) применяется блок  расширения ZE-66
Блок не требует отдельного программирования. При подключении у контроллера в настройках автоматически появляется возможность использования входов и выходов блока расширения для использования их в алгоритмах контроля и управления.

6 управляемых выходов

Назначение универсальных выходов определяется настройкой контроллера. Каждый выход может быть использован или как выход "открытый коллектор" для управления исполнительным механизмом и электрическим прибором, или как аналоговый вход для контроля состояния датчиков различного назначения.

6 релейных выходов

Блок расширения ZE-66 в своем составе имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 и DS18B20.

Интерфейсы обмена данными с контроллерами ZONT:
RS-485:
Блок расширения ZE-66 может подключаться к контроллеру через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100- 00 м. При большей протяженности линии связи рекомендуется использовать в схеме подключения дополнительные резисторы номиналом 120 Ом, устанавливаемые между клеммами А и В с обоих концов линии, и применять витую пару САТ5. K-Line:
Блок расширения ZE-66 может подключаться к контроллеру через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера не может превышать 10-15 м.
