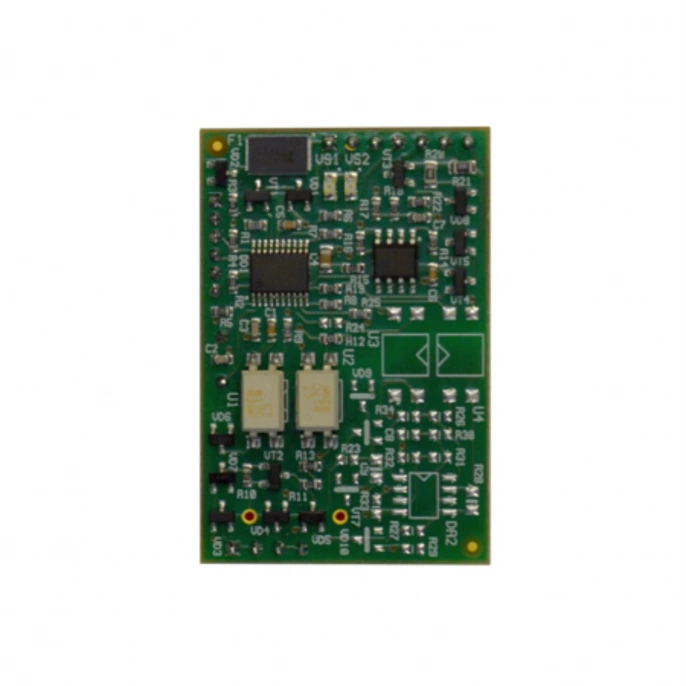

Плата цифровой шины ZONT OpenTherm (747)

Для подключения автоматического регулятора ZONT Climatic к отопительным котлам поддерживающим цифровой интерфейс OpenTherm

Варианты управления:

Цифровое управление по воздуху с ПИД регулированием температуры теплоносителя

Контролируется датчик температуры воздуха, установленный в помещении, и если его показания отличаются от целевой температуры, заданной действующим режимом отопления, то ПИД алгоритм вычисляет значение температуры теплоносителя, которая потребуется для компенсации. Регулятор передает это расчетное значение по цифровой шине в котел.

Цифровое управление по температуре воздуха на улице без контроля температуры в помещении

По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания комфортной температуры в помещении равной 20 °С. Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине.

Если значение целевой температуры воздуха в помещении, заданное действующим режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет температуру ТН для этого значения.

Цифровое управление по температуре воздуха на улице с контролем температуры в помещении

Контролируется датчик температуры воздуха, установленный в помещении. По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания температуры в помещении в соответствии с заданной действующим режимом отопления.

Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине

Регулирование при таком варианте управления зависит сразу от двух параметров — показаний датчика воздуха в помещении и показаний датчика уличной температуры. Поэтому значение температуры ТН вычисляется с учетом ПИД регулирования, и ограничивается значением, определенным по кривой ПЗА.

Цифровое управление по фиксированной температуре теплоносителя

Регулятор контролирует штатный датчик температуры ТН котла и передает в котел фиксированную целевую температуру, заданную действующим режимом отопления.
