Электрический котел Stout STATUS 12 кВт

Когда площадь дома перешагивает за сотню квадратных метров, а газовая труба так и не дотянулась до участка - вопрос выбора мощности котла становится принципиальным. Электрический котел STOUT STATUS 12 кВт рассчитан на отопление помещений до 120 кв. м в закрытых системах отопления, работает только от трехфазной сети 380 В и поставляется с насосом, расширительным баком на 10 литров и полной защитной автоматикой внутри корпуса. Это младшая трехфазная модель линейки STATUS - первая, где однофазное подключение уже недоступно.

Устройство и принцип работы

Нагрев теплоносителя обеспечивают два блока ТЭН: блок 6 кВт с расчетным сопротивлением 24 Ом и блок 7 кВт с расчетным сопротивлением 21 Ом - итого 13 кВт суммарной установленной мощности блоков при номинале котла 12 кВт. Каждый блок управляется отдельным силовым модулем. Объем теплоносителя в котле - 6 литров. Закрытый водяной контур ограничивает контакт нагревательных элементов с кислородом и замедляет процессы коррозии при соблюдении требований к качеству воды.

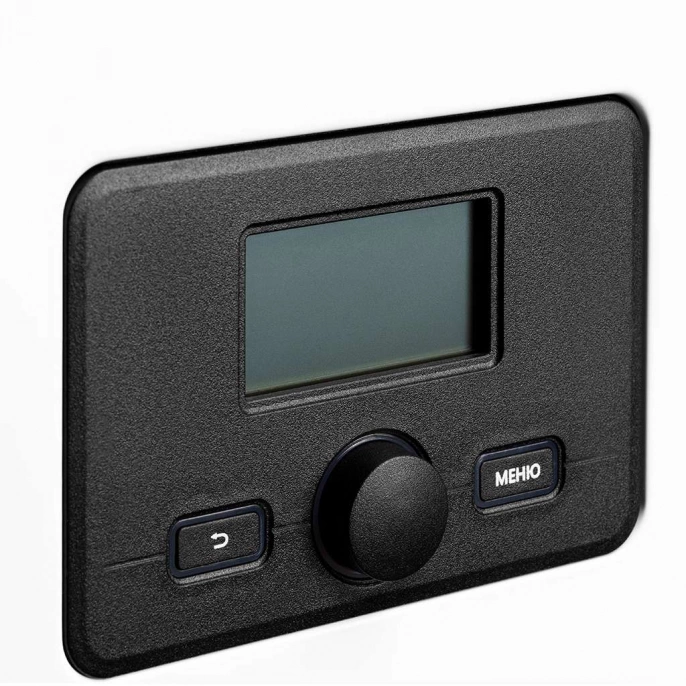

Управление мощностью - ступенчатое, через контроллер STOUT 240E. Для данной модели предусмотрено шесть ступеней: 2 - 4 - 6 - 8 - 10 - 12 кВт. Минимальная рабочая мощность - 2 кВт. Контроллер последовательно подключает ступени в зависимости от температуры теплоносителя: в межсезонье котел работает на нижних ступенях 2-4 кВт, в сильные морозы выходит на полные 12 кВт. Такая логика снижает пиковые нагрузки на сеть и уменьшает износ нагревательных элементов.

В базовый комплект поставки входит:

• Циркуляционный насос BSR 25/60 - три скоростных режима, максимальный остаточный напор около 4,5 м вод. ст. на первой скорости, нагрузка на канал насоса не более 1,0 А
• Расширительный бак объемом 10 литров - компенсирует тепловое расширение теплоносителя без дополнительного оборудования снаружи
• Предохранительный клапан - аварийный сброс давления при превышении допустимого предела
• Автоматический воздухоотводчик - стравливает воздух в процессе работы системы
• Манометр - контроль давления теплоносителя в контуре
• Датчик температуры воздуха, датчик бойлера ГВС, монтажный шаблон - в комплекте

Котел работает в закрытой системе отопления с максимальным давлением теплоносителя 3 бар. Диапазон регулировки температуры теплоносителя - от +20 до +85 °С, температуры воздуха в помещении - от +2 до +35 °С. Контроллер удерживает заданную температуру циклически: при падении ниже порога включает следующую ступень, при достижении цели отключает. Датчик перегрева и датчик давления обеспечивают аварийное отключение при выходе параметров за допустимые пределы. Встроенная защита от перенапряжения срабатывает при длительном превышении 330 В или кратковременном импульсе выше 550 В.

КПД преобразования электроэнергии в тепло - 99%.
Габариты: 426 x 741 x 294 мм (Ш x В x Г).
Масса нетто - 38 кг.

Применение и выбор STOUT STATUS 12

Основной сценарий - отопление частного дома площадью 80-120 кв. м без газового подключения. Это типичный одноэтажный или мансардный дом из газобетона или кирпича со стеклопакетами и утепленным перекрытием. При грамотно рассчитанной системе и нормальном утеплении электрический котел STOUT STATUS 12 кВт обеспечивает комфортную температуру во всех комнатах даже в расчетные морозы, а шесть ступеней мощности исключают избыточный нагрев в межсезонье.

Второй сценарий - резервное отопление дома с основным газовым или твердотопливным котлом. Мощности 12 кВт достаточно, чтобы поддерживать плюсовую температуру во всем доме до 100 кв. м при плановом обслуживании основного оборудования или аварийном отключении. Параллельное подключение через байпасный узел позволяет переключиться без остановки системы отопления.

Третий сценарий - небольшие коммерческие объекты: офисы, шоурумы, административные помещения площадью 80-110 кв. м с автономным электрическим отоплением. Там, где трехфазный ввод есть, газа нет, а требования к надежности высокие, данная модель закрывает задачу при выделенной мощности на вводе от 14-15 кВт.

Внутри линейки STATUS ближайшие варианты - 9 кВт и 14 кВт. Модель 9 кВт - последняя, которая поддерживает однофазное подключение 220 В: если трехфазного ввода нет, это принципиальное ограничение. При трехфазном подключении 9 кВт потребляет до 13,7 А на фазу и требует кабель 4x4 мм². Данная модель на 12 кВт потребляет до 18,3 А на каждую фазу, кабель - медь 4x6 мм², шесть ступеней против шести у девятки - диапазон шире, нижняя ступень 2 кВт вместо 1,5 кВт. Модель 14 кВт добавляет еще 2 кВт мощности, потребляет до 21,3 А на фазу при том же сечении кабеля 4x6 мм² - ее берут для домов 110-140 кв. м. Купить электрический котел STOUT STATUS 12 кВт стоит тем, у кого расчет теплопотерей дал цифру 9-12 кВт: не ориентируйтесь только на площадь - учитывайте утепление стен, тип остекления и регион эксплуатации.

Монтаж и требования к подключению

Электрический котел STOUT STATUS 12 кВт работает только в трехфазной сети переменного тока 380 В с частотой 50 Гц. Однофазное подключение для этой и всех более мощных моделей линейки STATUS не предусмотрено. Номинальное напряжение между нулем и каждой фазой - 220 В ±10%, допустимый диапазон от 200 до 240 В.

• Сечение подводящего кабеля (медь) - 4x6 мм²
• Автоматический выключатель подбирается под максимальный ток 18,3 А на каждую фазу; точный номинал определяет специалист проектной организации
• УЗО обязательно - котел подключается к сети с глухозаземленной нейтралью; при ее отсутствии нормальная работа не гарантируется
• Защитный нулевой провод (PE) подключается на болт «ЗАЗЕМЛЕНИЕ» на корпусе котла
• Степень защиты оболочки - IP20, установка только в закрытых сухих помещениях при температуре не выше +35 °С
• Персонал, выполняющий подключение, обязан иметь квалификационную группу по электробезопасности не ниже третьей и разрешение на работу с электроустановками напряжением до 1000 В

Теплоноситель должен соответствовать требованиям: жесткость не более 2 мг.экв/дм³, pH 6,5-8,5. Жесткая вода провоцирует накипь на ТЭНах - теплоотдача снижается, нагревательный элемент перегревается и выходит из строя быстрее. Повреждение ТЭН из-за накипи гарантией не покрывается - перед заполнением системы сделайте анализ воды или используйте подготовленный теплоноситель. Допускается незамерзающий теплоноситель на основе пропиленгликоля или этиленгликоля в концентрации до 50%; при использовании антифриза теплоотдача снижается - учитывайте это при расчете системы. Котел совместим с системами водяного теплого пола.

Масса котла - 38 кг нетто, крепление на настенный кронштейн из комплекта. Монтажный шаблон из упаковки позволяет точно разметить отверстия под кронштейн, ввод кабеля и патрубки подачи и обратки без дополнительных измерений. Соблюдайте минимальные зазоры: по бокам не менее 0,5 м, сверху и снизу не менее 0,8 м. Первый запуск выполняет специалист монтажной организации - это обязательное условие сохранения гарантии. Гарантийный срок на котел - 2 года со дня продажи.

Частый вопрос: можно ли подключить бойлер косвенного нагрева к STOUT STATUS 12? Да, электрический котел STOUT STATUS 12 поддерживает подключение бойлера косвенного нагрева - в комплект штатно входит датчик бойлера ГВС, а контроллер STOUT 240E управляет трехходовым клапаном с приоритетом горячего водоснабжения. При активации приоритета ГВС котел сначала нагревает бойлер до заданной температуры, затем переключается на контур отопления. Для мощности 12 кВт оптимальный объем бойлера - 100-150 литров: меньший объем будет нагреваться быстро, но быстро и остывать при интенсивном водоразборе. Трехходовой клапан, бойлер и трубопроводная обвязка в комплект не входят - докупаются отдельно. Нагрузка на канал клапана в контроллере - не более 0,5 А.

Частый вопрос: в чем принципиальное отличие STOUT STATUS 12 от модели 9 кВт - когда нужна именно эта? Электрический котел STOUT STATUS 12 отличается от модели 9 кВт по трем ключевым параметрам. Первое - тип подключения: 9 кВт работает и от однофазной сети 220 В, 12 кВт - только от трехфазной 380 В. Если трехфазный ввод есть, это не ограничение, но если его нет - выбор определен. Второе - мощность и площадь: 12 кВт перекрывает дома до 120 кв. м, 9 кВт - до 90 кв. м. Третье - ток и кабель: 9 кВт при трехфазном подключении потребляет 13,7 А на фазу, кабель 4x4 мм²; 12 кВт - 18,3 А на фазу, кабель 4x6 мм². Если площадь объекта 100-120 кв. м и трехфазный ввод есть - берите данную модель с запасом; если 70-90 кв. м и возможен однофазный вариант - смотрите на модель 9 кВт.
