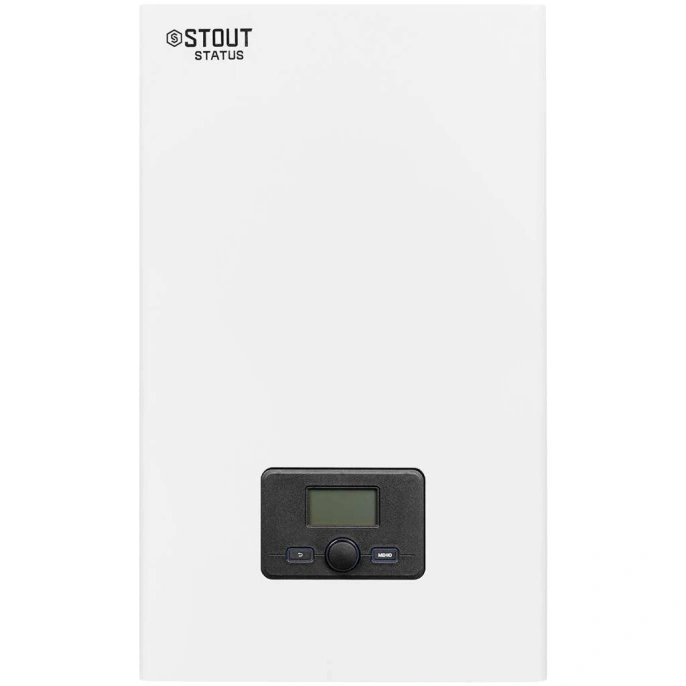

Электрический котел Stout STATUS 27 кВт

Когда объект большой, газа нет, а компромиссы в мощности недопустимы - нужен котел с максимальным ресурсом управления нагрузкой и минимумом внешней обвязки. Электрический котел STOUT STATUS 27 кВт закрывает верхнюю границу линейки: девять ступеней мощности от 3 до 27 кВт, трехфазное подключение 380 В, работа в закрытых системах отопления жилых и производственных помещений. Расчетная площадь отопления - до 270 кв. м при стандартных теплопотерях. В отличие от моделей до 18 кВт, данная модель поставляется без расширительного бака в корпусе - его необходимо предусмотреть в проекте системы отдельно.

Устройство и принцип работы

Нагрев теплоносителя обеспечивают три блока ТЭН: ТЭНБ1, ТЭНБ2 и ТЭНБ3 - каждый мощностью 9 кВт с расчетным сопротивлением 16 Ом. Каждый блок управляется отдельным силовым модулем. Объем теплоносителя в котле - 11 литров, что на 83% больше, чем у моделей до 18 кВт. Увеличенный внутренний объем снижает скорость прогрева при пуске и уменьшает частоту переключений ступеней в режиме поддержания температуры.

Управление мощностью - ступенчатое, через контроллер STOUT 240E. Девять ступеней: 3 - 6 - 9 - 12 - 15 - 18 - 21 - 24 - 27 кВт. Минимальная рабочая мощность - 3 кВт. Такой диапазон позволяет котлу работать экономично в межсезонье на нижних ступенях и выходить на полную нагрузку только в пик холодов. Контроллер последовательно подключает блоки ТЭН по мере роста потребности, не создавая ударной нагрузки на сеть при каждом включении.

В базовый комплект поставки входит:

• Циркуляционный насос BSR 25/60 - три скоростных режима, максимальный остаточный напор около 4,5 м вод. ст. на первой скорости, нагрузка на канал насоса не более 1,0 А
• Предохранительный клапан - аварийный сброс давления при превышении допустимого предела
• Автоматический воздухоотводчик - стравливает воздух в процессе работы
• Манометр - контроль давления теплоносителя в контуре
• Патрубок подключения внешнего расширительного бака 3/4'' - расширительный бак в комплект не входит, докупается отдельно
• Датчик температуры воздуха, датчик бойлера ГВС, монтажный шаблон - в комплекте

Аппарат работает в закрытой системе отопления с максимальным давлением теплоносителя 3 бар. Диапазон регулировки температуры теплоносителя - от +20 до +85 °С, температуры воздуха в помещении - от +2 до +35 °С. Контроллер удерживает заданную температуру циклически: при падении ниже порога подключает следующую ступень, при достижении цели отключает. Датчик перегрева и датчик давления обеспечивают аварийное отключение при выходе параметров за допустимые пределы. Встроенная защита от перенапряжения срабатывает при длительном превышении 330 В или кратковременном импульсе выше 550 В - происходит необратимое перегорание предохранителя, оборудование при этом не выходит из строя.

КПД преобразования электроэнергии в тепло - 99%.
Габариты: 426 x 741 x 304 мм (Ш x В x Г).
Масса нетто - 40 кг.

Применение и выбор STOUT STATUS 27

Основной сценарий - отопление большого частного дома или коттеджа площадью 200-270 кв. м без газового подключения. Это двух- или трехэтажный дом с хорошим утеплением, где суммарные теплопотери в расчетную зиму укладываются в 20-27 кВт. Девять ступеней мощности позволяют котлу точно следовать за изменением уличной температуры - не перетапливать в ноябре и не недогревать в январе.

Второй сценарий - производственные и коммерческие объекты: небольшие цеха, сервисные мастерские, складские помещения с постоянным обогревом площадью 180-250 кв. м. Там, где трехфазный ввод есть, газа нет, а перебои в отоплении недопустимы по технологическим причинам, электрический котел STOUT STATUS 27 кВт обеспечивает стабильный нагрев без зависимости от газоснабжения.

Третий сценарий - резервное отопление крупного объекта с основным котлом на другом топливе. При плановом обслуживании или аварии основного оборудования данная модель способна полностью взять нагрев на себя для зданий до 270 кв. м. Параллельное подключение через байпасный узел позволяет переключиться без остановки системы.

В линейке STATUS ближайшая модель снизу - 24 кВт. Она потребляет до 36,5 А на фазу, имеет восемь ступеней мощности от 2 до 24 кВт и также работает без расширительного бака в корпусе. Разница в 3 кВт на практике означает примерно 25-30 кв. м дополнительной площади при стандартных теплопотерях - если дом 230-240 кв. м, модель 24 кВт справится. Данная модель на 27 кВт потребляет до 41 А суммарного тока на каждую фазу при полной нагрузке, кабель - медь 4x10 мм², девять ступеней дают максимальную гибкость управления. Купить электрический котел STOUT STATUS 27 кВт стоит тогда, когда расчет теплопотерей показывает цифру 22 кВт и выше - с запасом на самые холодные дни сезона и возможное подключение бойлера ГВС.

Монтаж и требования к подключению

Электрический котел STOUT STATUS 27 кВт работает исключительно в трехфазной сети переменного тока 380 В с частотой 50 Гц. Однофазное подключение для этой модели не предусмотрено. Номинальное напряжение между нулем и каждой фазой - 220 В ±10%, допустимый диапазон от 200 до 240 В.

• Сечение подводящего кабеля (медь) - 4x10 мм²
• Автоматический выключатель подбирается под максимальный суммарный ток 41 А на каждую фазу; точный номинал определяет специалист проектной организации
• УЗО обязательно - котел подключается к сети с глухозаземленной нейтралью; при ее отсутствии нормальная работа не гарантируется
• Защитный нулевой провод (PE) подключается на болт «ЗАЗЕМЛЕНИЕ» на корпусе котла
• Степень защиты оболочки - IP20, установка только в закрытых сухих помещениях при температуре не выше +35 °С
• Персонал, выполняющий подключение, обязан иметь квалификационную группу по электробезопасности не ниже третьей и разрешение на работу с электроустановками напряжением до 1000 В

Теплоноситель должен соответствовать требованиям: жесткость не более 2 мг.экв/дм³, pH 6,5-8,5. Жесткая вода дает накипь на ТЭНах - теплоотдача снижается, нагревательный элемент перегревается. Повреждение ТЭН из-за накипи гарантией не покрывается. Допускается незамерзающий теплоноситель на основе пропиленгликоля или этиленгликоля в концентрации до 50%; при использовании антифриза учитывайте снижение теплоотдачи при расчете системы. Котел совместим с системами водяного теплого пола. Расширительный бак в комплект не входит - его объем рассчитывается проектировщиком исходя из объема системы и подключается через штатный патрубок 3/4'' на корпусе котла.

Масса котла - 40 кг нетто, глубина корпуса 304 мм - на 10 мм больше, чем у моделей до 18 кВт. Крепление на настенный кронштейн из комплекта; монтажный шаблон содержит отдельную разметку для моделей 21-27 кВт - используйте правильный набор отверстий. Соблюдайте минимальные зазоры: по бокам не менее 0,5 м, сверху и снизу не менее 0,8 м. Первый запуск выполняет специалист монтажной организации - это обязательное условие сохранения гарантии. Гарантийный срок на котел - 2 года со дня продажи.

Частый вопрос: нужен ли внешний расширительный бак для STOUT STATUS 27 и какого объема? Да, электрический котел STOUT STATUS 27 кВт не имеет встроенного расширительного бака - в отличие от моделей 5-18 кВт, где бак на 10 литров уже внутри корпуса. На корпусе предусмотрен патрубок подключения внешнего расширительного бака 3/4''. Объем бака рассчитывается исходя из общего объема теплоносителя в системе: стандартная формула - 10% от объема системы, но не менее 12-15 литров для домов 200+ кв. м с радиаторным отоплением. Точный расчет выполняет проектировщик или монтажная организация при разработке проекта системы отопления.

Частый вопрос: подходит ли STOUT STATUS 27 для совместной работы с теплым полом? Да, электрический котел STOUT STATUS 27 допускается использовать в системах с водяными теплыми полами. Контроллер STOUT 240E поддерживает управление смесительным клапаном для точной регулировки температуры подачи в контур теплого пола - стандартная температура теплоносителя для теплого пола 35-45 °С значительно ниже максимальной рабочей температуры котла 85 °С. Если в системе совмещены радиаторы и теплый пол, потребуется смесительный узел с отдельным насосом для контура пола - в базовый комплект он не входит и докупается отдельно. Нагрузка на канал клапана в контроллере - не более 0,5 А.
