Для отопления частного дома, дачи или другого бытового объекта площадью до 120 м2 требуется трехфазная сеть 380 В, если котел будет работать на полной мощности 12 кВт. Электрический котел Thermex Cometa 6-12 Wi-Fi позволяет выбрать максимальную мощность 6, 9 или 12 кВт через параметр d:05 либо приложение Thermex Home. Для подготовки горячей воды понадобятся отдельный бойлер косвенного нагрева, трехходовой клапан с сервоприводом и датчик NTC - в стандартный комплект они не входят. Модель производится в Китае и рассчитана на срок службы 10 лет; гарантия составляет 2 года.
Устройство и принцип работы
В электрическом котле Thermex Cometa 6-12 Wi-Fi установлен нагревательный элемент из нержавеющей стали. Этот материал рассчитан на постоянную работу в отопительном контуре, но не отменяет требований к качеству воды: образование накипи из-за неподготовленного теплоносителя может привести к повреждению теплообменника.
Нагрузкой управляет электронная плата через симисторы. Предельная мощность задается в меню кодом d:05: значение 0 соответствует 6 кВт, 1 - 9 кВт, 2 - 12 кВт. Настройку можно менять во время эксплуатации и через приложение, но повышать ее следует только в пределах возможностей кабельной линии и выделенной мощности объекта. Для управления по температуре воздуха предусмотрено подключение беспотенциального проводного термостата: код D28=01 выбирают для контакта NC, D28=02 - для контакта NO.

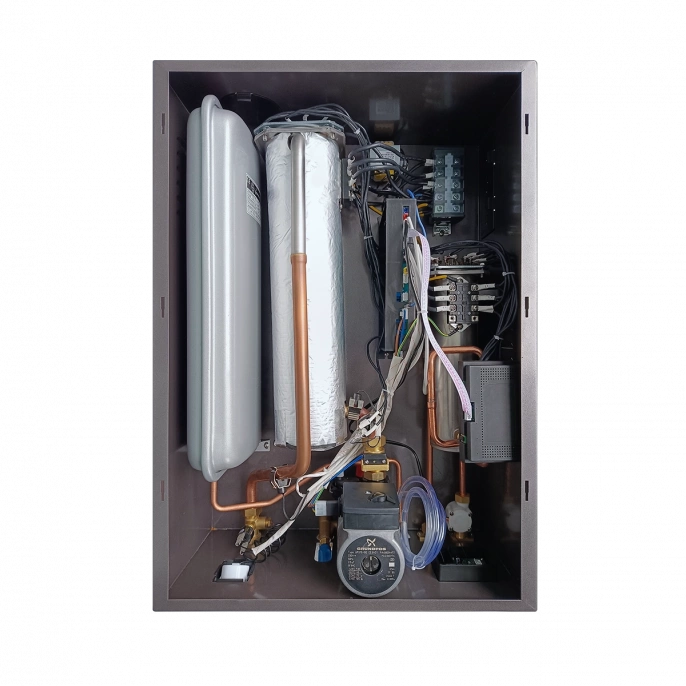

- нагревательный элемент из нержавеющей стали и теплообменник;
- встроенный циркуляционный насос и расширительный бак объемом 6 л;

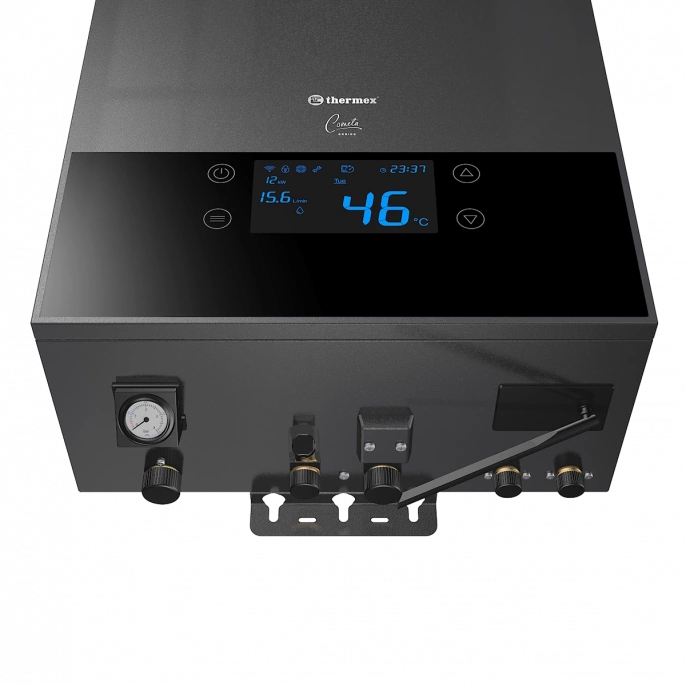

- манометр, узел подпитки G1/2 и клапан сброса давления на 3 бар;
- датчики температуры на подающей и обратной линиях, датчик протока;
- основная плата управления, симисторы, трансформатор и модуль Wi-Fi Motion;
- предохранительная арматура, клеммная колодка и крепежный комплект;
- кабель длиной 3 м для проводного термостата и гибкая подводка для сброса давления.
Аппарат работает в закрытой автономной системе с принудительной циркуляцией. Рабочее давление: 0,1-0,15 МПа.
Минимальное давление: 0,05 МПа.
Максимально допустимое давление: 0,3 МПа.
Для радиаторов температура регулируется от 30 до 80 °C.
Для теплого пола - от 30 до 60 °C.
Для бойлера косвенного нагрева - от 35 до 70 °C. Допустимая температура воздуха в помещении составляет от +1 до +35 °C при влажности до 80%.
Контроллер поддерживает заданную температуру по автоматическому или пользовательскому графику. При первом включении нагрев начинается с задержкой 20 секунд. На дисплее видны выбранная максимальная мощность и текущая потребляемая мощность.
Отдельно отображаются скорость потока и активный контур. Текущая скорость потока выводится в литрах в минуту, но номинальный расход и внутренний объем теплоносителя отдельно не заявлены.
КПД: отдельное значение не заявлено.
Габариты корпуса: 660x402x250 мм.
Масса без упаковки: 20 кг.
Масса в упаковке: около 22 кг.
Подключение отопления: G3/4.
Класс защиты корпуса: IPX1.
Класс электрозащиты: I.
Применение и выбор Thermex Cometa 6-12 Wi-Fi
Основной сценарий - отопление частного дома площадью до 120 м2 с радиаторами или теплым полом, включая комбинированную систему. Встроенные насос и расширительный бак сокращают количество отдельных элементов обвязки. Фактическую площадь определяют по теплопотерям, а не только по ориентиру 100 Вт на 1 м2.
Электрический котел Thermex Cometa 6-12 Wi-Fi подходит для системы отопления с бойлером косвенного или комбинированного нагрева. Трехходовой клапан направляет нагретый теплоноситель в змеевик бойлера либо в отопительный контур, а датчик NTC передает температуру воды контроллеру. Сам котел не нагревает хозяйственную воду напрямую - горячая вода готовится в отдельном накопительном баке.
Для дачи с периодическими приездами пригодится недельное программирование. Wi-Fi Motion обеспечивает дистанционный доступ, а защита от замерзания поддерживает циркуляцию при снижении температуры. При температуре ниже 7 °C запускается циркуляционный насос, а после повышения температуры на входе до 10 °C режим отключается. Дистанционное управление работает через приложение Thermex Home и сеть Wi-Fi 2,4 ГГц, поэтому на объекте нужны стабильное электропитание и доступ в интернет.
В приложении можно задавать расписание по дням недели и использовать погодозависимое управление. После краткого отключения питания котел автоматически возобновляет работу, а программы, сохраненные в приложении, остаются в памяти.
Отдельных моделей на 6, 9 и 12 кВт в этой серии выбирать не требуется - ограничение задается в настройках. Режим 6 кВт подойдет для объекта до 60 м2, 9 кВт - до 90 м2, 12 кВт - до 120 м2 при соответствующих теплопотерях. Для 6 кВт при 220 В расчетный ток составляет 26 А.
Для 9 кВт при 220 В - 39 А.
Полная мощность 12 кВт требует сети 380 В. Если теплопотери находятся между двумя режимами, запас мощности выбирают вместе с проектировщиком, чтобы котел покрывал морозный период без ненужного увеличения нагрузки на ввод. Купить электрический котел Thermex Cometa 6-12 Wi-Fi рационально, когда нужна возможность менять предел мощности без замены оборудования и в дальнейшем подключить бойлер косвенного нагрева.
Монтаж и требования к подключению
Электрический котел Thermex Cometa 6-12 Wi-Fi подключают отдельной линией после выбора схемы питания и максимальной мощности. Перед монтажом электрик должен проверить выделенную мощность, состояние вводного устройства, кабель и защитное заземление.
- для режима 6 кВт при 220 В ток составляет 26 А, минимальное сечение медного кабеля - 4 мм2;
- для режима 9 кВт при 220 В ток составляет 39 А, минимальное сечение медного кабеля - 6 мм2;
- для режима 6 кВт при 380 В ток составляет 9 А, минимальное сечение медного кабеля - 2,5 мм2;
- для режимов 9 и 12 кВт при 380 В ток составляет 17 А, минимальное сечение медного кабеля - 2,5 мм2;
- мощность 12 кВт допускается только при трехфазном подключении 380 В;
- для однофазной схемы 230 В 40 А применяется двухполюсный автоматический выключатель с УЗО, для трехфазной схемы 400 В 20 А - четырехполюсный выключатель с УЗО;
- нейтральный провод, защитное заземление и отдельная линия питания обязательны;
- при 220 В клеммы L1, L2 и L3 объединяют перемычками, при 380 В перемычки снимают и подключают L1-L2-L3-N-G.
Переход между однофазной и трехфазной схемами выполняют при полностью отключенном питании. Максимальную мощность можно изменить через d:05 или приложение, но установка 12 кВт при однофазном вводе вызывает ошибку E14. После подключения каждый болтовой контакт затягивают, а сетевой кабель выводят из корпуса с наклоном вниз более 10°.
В качестве теплоносителя применяют подготовленную или дистиллированную воду. Также допускается сертифицированная незамерзающая жидкость на основе пропиленгликоля. Для воды допустим диапазон от 0,2 до -0,2 по индексу Ланжелье или от 5,8 до 6,5 по индексу Ризнера. Незамерзающую жидкость при необходимости разбавляют дистиллированной водой в пропорции, установленной ее изготовителем. Перед заполнением старой системы полезно проверить качество воды и промыть контур, поскольку повреждение теплообменника из-за накипи не относится к гарантийному случаю.
Корпус массой 20 кг крепят вертикально на прочную стену из негорючего материала. Минимальные расстояния составляют 200 мм по бокам, 450 мм сверху, 300 мм снизу и 500 мм перед котлом. Внутренний диаметр труб должен быть не менее 20 мм, а на обратной линии устанавливают металлический косой фильтр не менее G3/4 и шаровой кран.
Перед первым запуском систему промывают, удаляют воздух, проверяют соединения и заполняют теплоносителем до рабочего давления 0,1-0,15 МПа. Подпитку выполняют на остывшем котле при температуре теплоносителя не выше 30 °C, контролируя давление по встроенному манометру. Монтаж, подключение и первый пуск выполняет квалифицированный специалист. Для сохранения гарантии требуется заполненная отметка об установке, кабель не меньше рекомендованного сечения и защита оборудования от замерзания.
Перед отопительным сезоном проверяют давление и работу насоса.
Сетчатый фильтр очищают при наличии загрязнений. Если котел долго не использовался, вал насоса перед запуском должен свободно проворачиваться.
Частый вопрос: можно ли подключить бойлер косвенного нагрева? Электрический котел Thermex Cometa 6-12 Wi-Fi с артикулом 511601 поддерживает работу с бойлером косвенного или комбинированного нагрева через трехходовой клапан с сервоприводом и датчик NTC. Для активации контура ГВС устанавливают параметр d:06=1. Температура воды регулируется от 35 до 70 °C.
Заводская настройка - 50 °C.
Температурная разница контура - 10 °C.
Частый вопрос: можно ли подключить котел к сети 220 В? Да, если максимальная мощность ограничена значением 6 или 9 кВт. Для 6 кВт требуется медный кабель не менее 4 мм2 при токе 26 А, для 9 кВт - не менее 6 мм2 при токе 39 А. Режим 12 кВт работает только от трехфазной сети 380 В.
