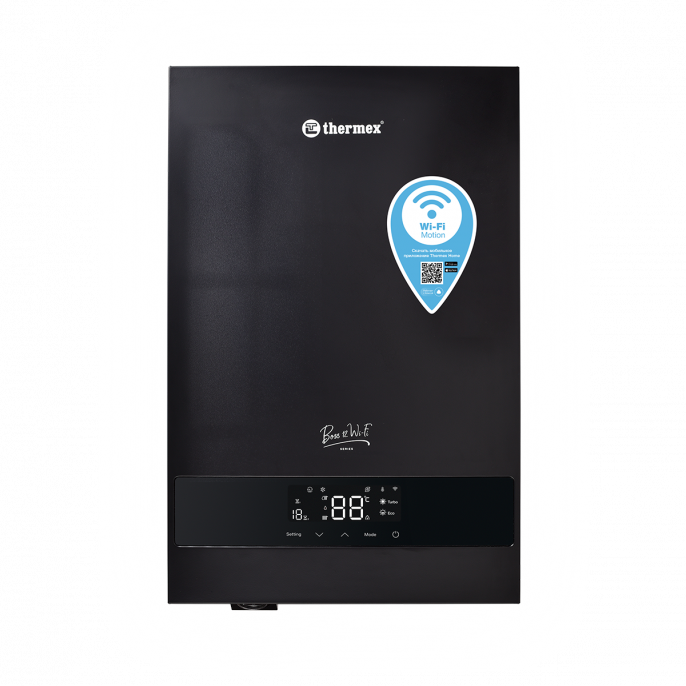

Настенный электрический котел Thermex Boss 12 Wi-Fi (Black)

Для отопления частного дома, дачи или другого бытового объекта площадью до 120 м2 требуется трехфазная сеть 380 В, если нужна полная мощность 12 кВт. Электрический котел Thermex Boss 12 Wi-Fi Black мощностью 12 кВт позволяет при монтаже ограничить максимальную нагрузку на 2, 4, 6, 8, 10 или 12 кВт и поддерживает дистанционное управление через приложение Thermex Home. При подключении к 220 В доступны только настройки до 8 кВт, а режимы 10 и 12 кВт работают от 380 В. Котел изготовлен в Китае, рассчитан на срок службы 10 лет, имеет гарантию 2 года на изделие и 4 года на нагревательный модуль.

Устройство и принцип работы

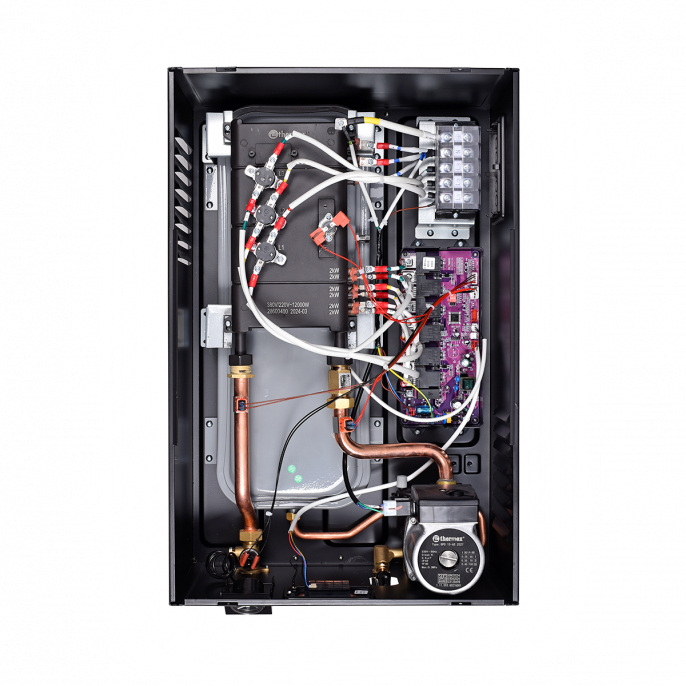

В конструкции используется теплообменник сухого нагрева из алюминиево-магниевого сплава. Нагревательные элементы не контактируют напрямую с теплоносителем, поэтому на них меньше влияет образование накипи. На практике это не отменяет требований к качеству воды, но упрощает эксплуатацию системы при правильной подготовке теплоносителя.

Мощностью управляет электронная плата. Во время монтажа специалист задает предельный уровень 2, 4, 6, 8, 10 или 12 кВт с помощью переключателя внутри корпуса. Такая настройка позволяет согласовать котел с расчетной тепловой нагрузкой и доступной мощностью электросети, но самостоятельно менять положение переключателей при подключенном питании нельзя.

• теплообменник сухого нагрева из алюминиево-магниевого сплава;
• встроенный циркуляционный насос с регулируемым режимом работы;
• мембранный расширительный бак объемом 6 л;
• предохранительный клапан с давлением открытия 3 бар, манометр и узел подпитки G1/2;
• датчик протока, датчики температуры на входе и выходе, регулятор давления;
• защитные термостаты, термопредохранитель и система самодиагностики;
• электронная плата, сенсорная панель управления и модуль Wi-Fi Motion;
• клеммная колодка, монтажный комплект и кабель длиной 3 м для проводного комнатного термостата.

Электрический котел Thermex Boss 12 Wi-Fi Black работает в закрытой автономной системе с принудительной циркуляцией. Рабочее давление составляет 0,1-0,15 МПа, минимальное - 0,05 МПа, максимально допустимое - 0,3 МПа. Для радиаторов температура регулируется от 30 до 85 °C, для теплого пола - от 25 до 60 °C. Эксплуатация допускается в помещении при температуре от +1 до +35 °C и влажности до 80% при +25 °C.

Повторный нагрев зависит от параметра HC - разницы между заданной и фактической температурой. Диапазон HC составляет 5-20 °C, заводское значение - 15 °C. Параметр bn задает продолжение нагрева после достижения выбранной температуры на 5-60 минут, а параметр PE регулирует выбег насоса в диапазоне 0-30 минут. Расход теплоносителя и его внутренний объем в корпусе отдельно не нормированы.

КПД: отдельное значение не заявлено.
Габариты корпуса: 600x390x236 мм.
Масса без упаковки: 21 кг.
Масса в упаковке: около 23 кг.

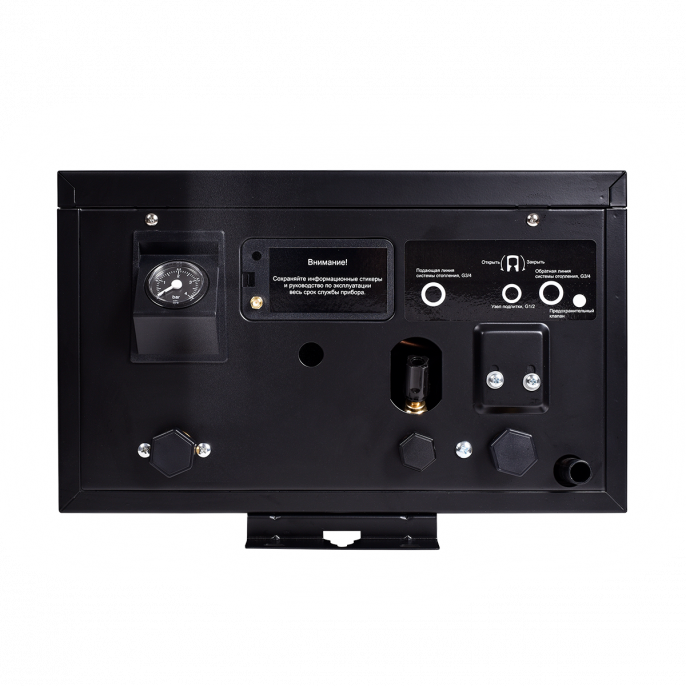

Подключение отопления: G3/4.
Класс защиты корпуса: IPX1.
Класс электрозащиты: I.

Применение и выбор Thermex Boss 12 Wi-Fi

Основной сценарий применения - отопление частного дома площадью до 120 м2 с радиаторами, теплым полом или комбинированной системой. Встроенный насос, расширительный бак и предохранительный клапан сокращают количество отдельных элементов обвязки. Максимальная площадь актуальна для объекта с подходящими теплопотерями, поэтому мощность выбирают после расчета утепления, окон, высоты потолков и климатической зоны.

Для дома меньшей площади не обязательно искать другой котел. Монтажник может ограничить максимальную мощность на 2, 4, 6 или 8 кВт, а затем настроить температуру и режим работы под фактическую нагрузку. Это удобно, когда дом вводится в эксплуатацию поэтапно или выделенная электрическая мощность пока ограничена.

На даче с периодическими приездами полезны Wi-Fi Motion, недельное программирование и двухуровневая защита от замерзания. При температуре ниже 8 °C запускается насос, а ниже 5 °C включаются насос и нагрев. Защита работает только при наличии электропитания, поэтому для объекта с частыми длительными отключениями сети нужен резервный источник питания либо безопасный слив системы.

В серии Boss представлены версии Black с артикулом 511702 и White с артикулом 511704. Их мощность, ток нагрузки, требования к кабелю, габариты и комплектация одинаковы, различаются цвет корпуса и артикул. Отдельной младшей или старшей модели в серии нет: при небольшой нагрузке выбирают ограничение 2-8 кВт, а для 10-12 кВт предусматривают трехфазный ввод. Купить электрический котел Thermex Boss 12 Wi-Fi Black рационально, когда нужен черный корпус, встроенная гидравлическая группа и управление отоплением со смартфона.

Монтаж и требования к подключению

Электрический котел Thermex Boss 12 Wi-Fi Black подключают отдельной кабельной линией после выбора максимальной мощности на внутреннем переключателе. Схему питания, защитную автоматику и допустимую нагрузку на ввод должен проверить квалифицированный электрик.

• при настройке 2 кВт и подключении к 220 В ток составляет 9 А, рекомендуемое сечение медного кабеля - не менее 4 мм2;
• при 4 кВт и 220 В ток составляет 18,1 А, сечение медного кабеля - не менее 6 мм2;
• при 6 кВт и 220 В ток составляет 27,2 А, сечение медного кабеля - не менее 10 мм2;
• при 8 кВт и 220 В ток составляет 36,3 А, сечение медного кабеля - не менее 10 мм2;
• при настройке 10 или 12 кВт требуется сеть 380 В, для 12 кВт номинальный ток составляет 18,1 А, сечение медного кабеля - не менее 2,5 мм2;
• кабель подключают без вилки через отдельный защитный выключатель, точный номинал автомата выбирают по расчетному току, сечению и способу прокладки линии;
• установка УЗО соответствующей мощности и защитного заземления обязательна;
• для однофазной схемы клеммы L1, L2 и L3 объединяют и подключают L-N-G, для трехфазной схемы перемычки снимают и подключают L1-L2-L3-N-G;
• свободная длина сетевого кабеля должна быть не менее 16 см, а выход из корпуса выполняют с уклоном вниз более 10°.

Выбор 220 или 380 В выполняется только при снятом напряжении. Для однофазной сети допустима максимальная настройка 8 кВт. Если тепловой расчет требует 10 или 12 кВт, то перед покупкой нужно убедиться в наличии трехфазного ввода и достаточной выделенной мощности.

В качестве теплоносителя применяют подготовленную или дистиллированную воду либо сертифицированную незамерзающую жидкость на основе пропиленгликоля. Для воды установлен диапазон от 0,2 до -0,2 по индексу Ланжелье или от 5,8 до 6,5 по индексу Ризнера. Отдельные значения pH и жесткости не заданы. Концентрацию антифриза выбирают по требованиям его изготовителя: слишком вязкая смесь ухудшает проток и может вызвать ошибку E8, поэтому при необходимости ее разбавляют подготовленной водой.

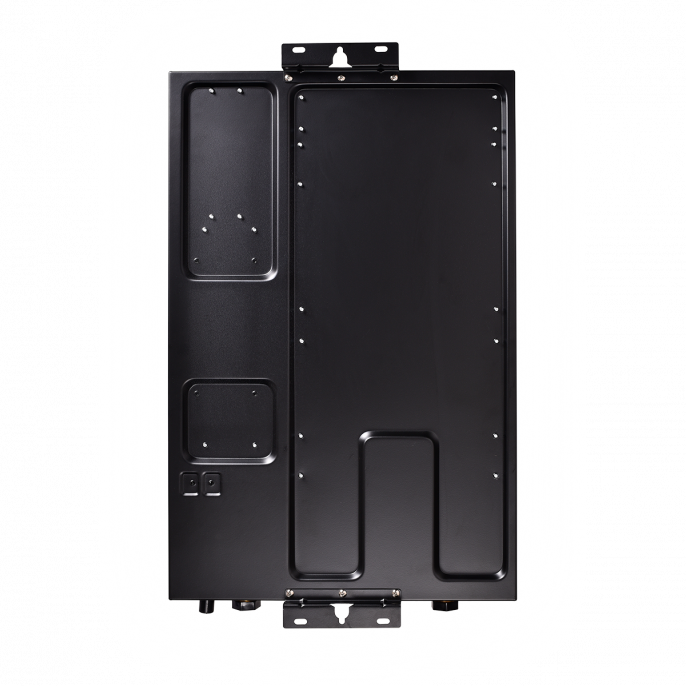

Котел массой 21 кг устанавливают вертикально на прочную стену из негорючего материала. Минимальные расстояния составляют 200 мм по бокам, 450 мм сверху, 300 мм снизу и 500 мм перед корпусом. Трубы должны иметь внутренний диаметр не менее 20 мм, а на обратной линии устанавливают металлический косой фильтр не менее G3/4 и шаровой кран.

Перед первым запуском систему промывают, проверяют на протечки, удаляют воздух и заполняют до рабочего давления 0,1-0,15 МПа. Клапан выпуска воздуха на насосе должен быть открыт, а все запорные краны - находиться в рабочем положении. Монтаж, электрическое подключение и первый запуск выполняет специалист монтажной организации с заполнением отметки об установке. Для сохранения гарантии также требуется соблюдать минимальное сечение кабеля, не допускать замерзания оборудования и использовать подходящий теплоноситель.

Частый вопрос: можно ли подключить Thermex Boss 12 Wi-Fi к сети 220 В? Да, если максимальная мощность ограничена значением 2, 4, 6 или 8 кВт. При настройке 8 кВт ток составляет 36,3 А, а рекомендуемое сечение медного кабеля - не менее 10 мм2. Для работы на 10 или 12 кВт требуется трехфазная сеть 380 В.

Частый вопрос: подходит ли котел для работы по ночному тарифу? Электрический котел Thermex Boss 12 Wi-Fi Black поддерживает два циклических таймера с диапазоном 1-19 часов, а приложение Thermex Home позволяет программировать работу по дням недели и времени суток. Для ночного тарифа можно задать более интенсивный нагрев в льготный период и снизить температуру днем. После отключения электричества настройки таймеров на панели сбрасываются, но программы, созданные в приложении, сохраняются.
