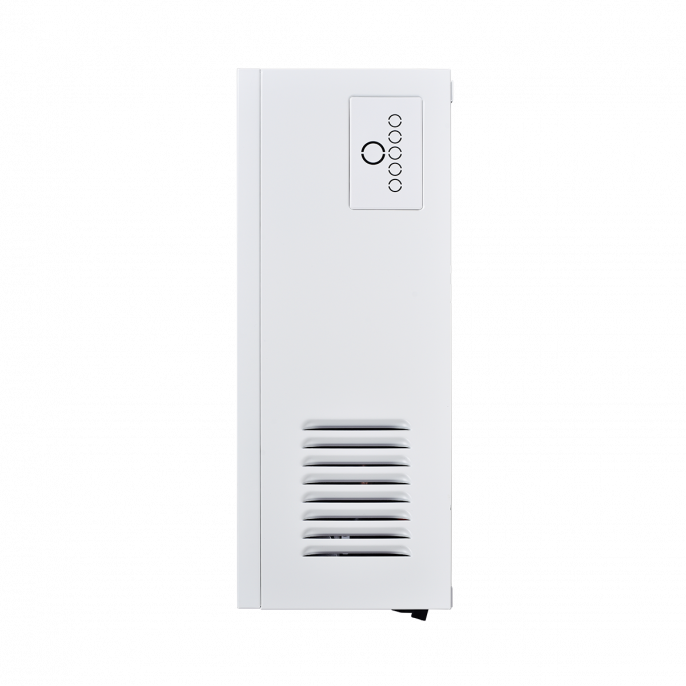

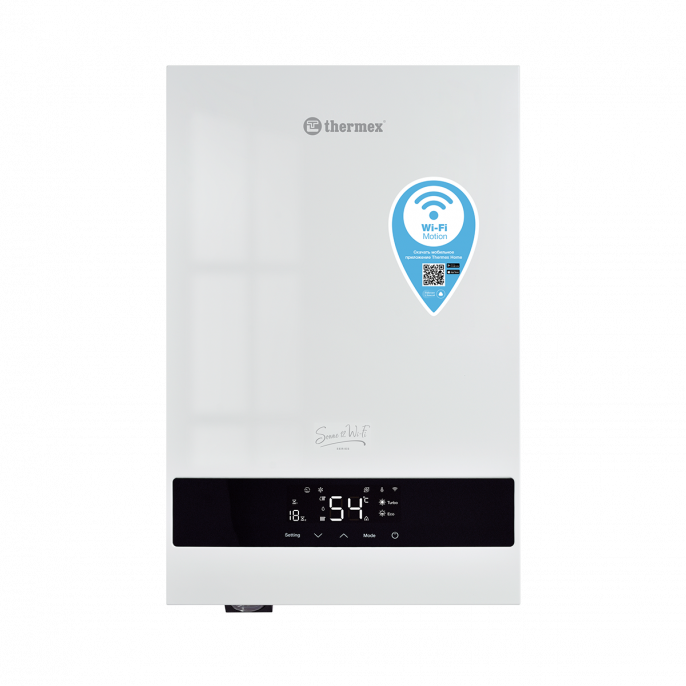

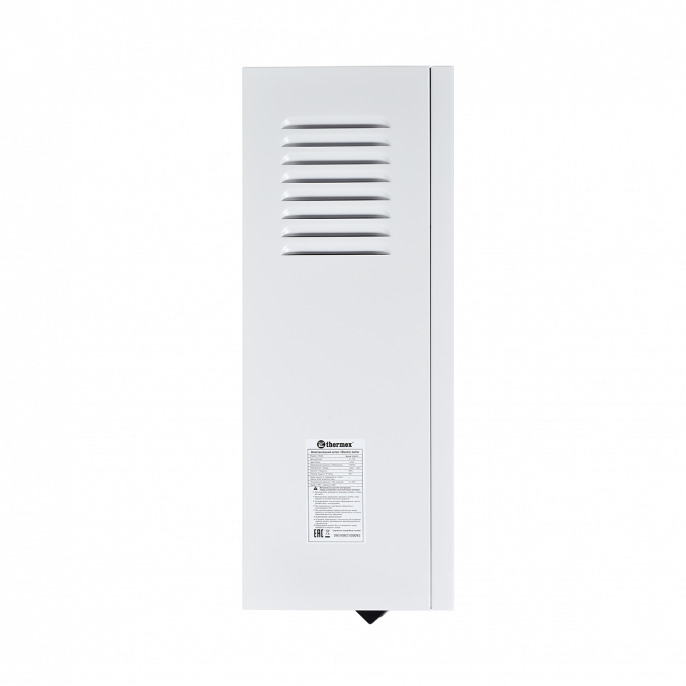

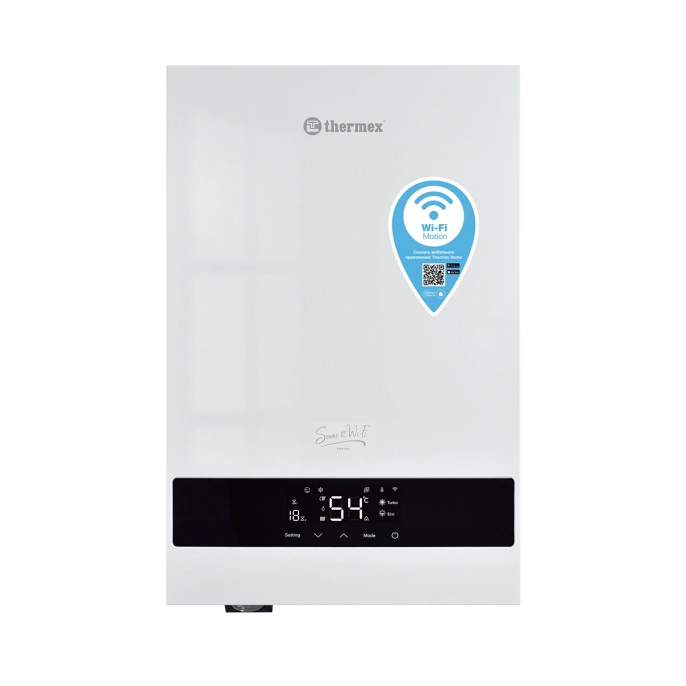

Настенный электрический котел Thermex Sonne 12 Wi-Fi (White)

Для отопления частного дома, дачи или бытового объекта площадью до 120 м2 на полной мощности требуется трехфазная сеть 380 В. Электрический котел Thermex Sonne 12 Wi-Fi White мощностью 12 кВт позволяет при установке ограничить нагрузку на уровне 2, 4, 6, 8, 10 или 12 кВт и поддерживает управление через приложение Thermex Home. При однофазном подключении доступны только режимы до 8 кВт, а для подготовки горячей воды понадобятся отдельный бойлер косвенного нагрева, трехходовой клапан и датчик NTC. Котел производится в Китае, рассчитан на срок службы 10 лет, имеет гарантию 2 года на изделие и 4 года на нагревательный модуль.

Устройство и принцип работы

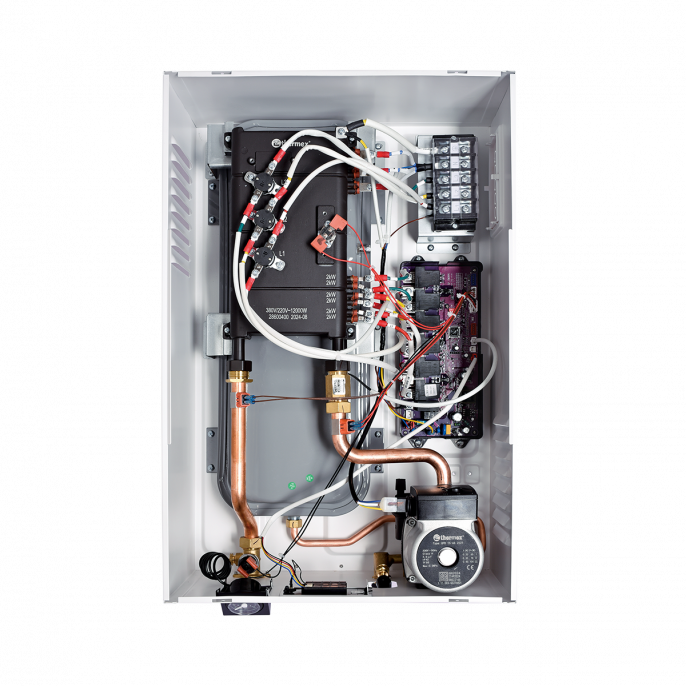

В корпусе установлен теплообменник с группой электрических нагревательных элементов. Материал нагревательных элементов отдельно не заявлен, поэтому при выборе модели не стоит приписывать ей конструкцию сухого нагрева или определенный сплав. На практике ресурс теплообменника зависит от качества теплоносителя, чистоты контура и отсутствия накипи.

Электронная плата распределяет нагрузку между нагревательными группами. Максимальную мощность задают переключателем внутри корпуса во время монтажа: доступны пределы 2, 4, 6, 8, 10 и 12 кВт. Это позволяет установить один аппарат в доме с небольшой текущей нагрузкой, а после увеличения выделенной мощности изменить настройку без замены котла.

• теплообменник с группой нагревательных элементов;
• встроенный циркуляционный насос с регулируемым выбегом;
• расширительный бак объемом 6 л;
• предохранительный клапан с давлением открытия 3 бар;
• манометр, регулятор давления и встроенный узел подпитки G1/2;
• датчик протока и датчики температуры на подающей и обратной линиях;
• три защитных термостата с ручным восстановлением и термопредохранитель;
• основная плата управления, дисплей и модуль Wi-Fi Motion;
• клеммная колодка для подключения питания;
• разъемы для проводного комнатного термостата, трехходового клапана и датчика бойлера;
• монтажный набор и кабель подключения термостата длиной 3 м.

Электрический котел Thermex Sonne 12 Wi-Fi White работает в автономной закрытой системе с принудительной циркуляцией. Встроенный насос перемещает теплоноситель через теплообменник и отопительный контур, а расширительный бак компенсирует увеличение объема жидкости при нагреве. Минимальное давление составляет 0,05 МПа.
Рабочий диапазон - 0,1-0,15 МПа.
Максимальное давление - 0,3 МПа.

Для радиаторного отопления температура регулируется от 30 до 85 °C. В режиме водяного теплого пола верхний предел снижается до 60 °C, а минимальная настройка составляет 25 °C. При подключении бойлера косвенного нагрева температура ГВС задается в диапазоне 30-60 °C.

Параметр HC определяет, насколько должен остыть теплоноситель перед повторным включением нагрева. Диапазон настройки составляет 5-15 °C, заводское значение - 15 °C. Если установлено 65 °C и HC равен 10 °C, повторный нагрев начнется после снижения температуры ниже 55 °C.

Параметр bn задает продолжение нагрева после достижения выбранной температуры. Диапазон составляет 5-60 минут с шагом 5 минут. Если температура превысит установленное значение на 5 °C, автоматика остановит нагрев раньше заданного времени.

Выбег насоса PE регулируется от 0 до 30 минут. Значение 0 означает постоянную работу насоса. При другой настройке насос после остановки нагрева продолжает циркуляцию в течение заданного времени, а затем периодически включается для перемешивания теплоносителя и корректного измерения температуры.

Номинальный расход теплоносителя: отдельное значение не заявлено.
Внутренний объем теплоносителя: отдельное значение не заявлено.
КПД: отдельное значение не заявлено.
Габариты корпуса: 600x390x236 мм.
Масса без упаковки: 21 кг.

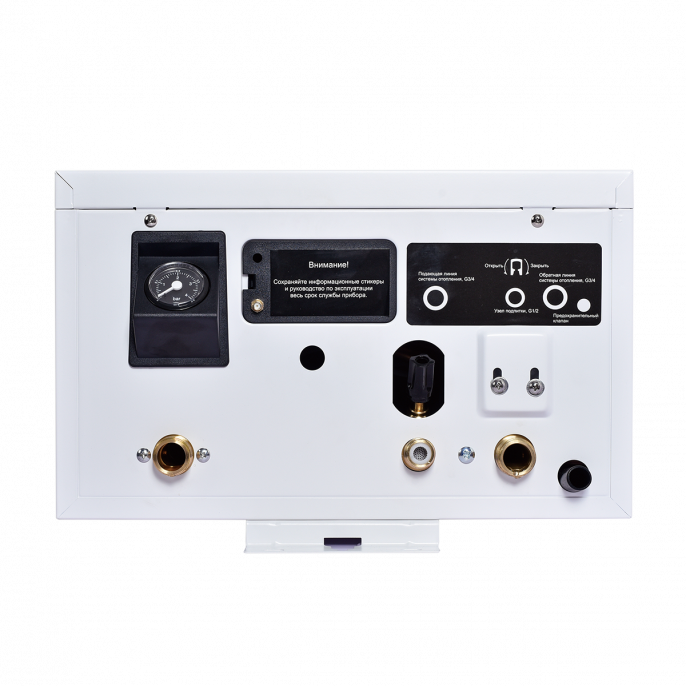

Подключение отопления: G3/4.
Класс защиты корпуса: IPX1.
Класс электрозащиты: I.

Применение и выбор Thermex Sonne 12 Wi-Fi White

Основной сценарий - отопление частного дома площадью до 120 м2 радиаторами, водяным теплым полом или комбинированной системой. Встроенные насос, расширительный бак и группа безопасности сокращают количество оборудования рядом с котлом. Площадь 120 м2 является ориентиром для режима 12 кВт, но итоговую мощность рассчитывают по теплопотерям здания.

Электрический котел Thermex Sonne 12 Wi-Fi White можно включить в систему с бойлером косвенного или комбинированного нагрева. После установки трехходового клапана и датчика NTC автоматика переключает поток теплоносителя между отоплением и змеевиком бойлера. В комбинированном режиме приоритет имеет горячее водоснабжение: при снижении температуры воды на 5 °C котел временно направляет мощность на нагрев бойлера.

Для дачи или загородного дома с периодическими приездами доступны циклические таймеры и управление со смартфона. Через приложение можно задавать недельное расписание, менять температуру и использовать погодозависимое управление. Подключение выполняется через Wi-Fi 2,4 ГГц, поэтому для дистанционного доступа на объекте нужны работающий роутер, интернет и постоянное электропитание.

Защита от замерзания работает в два этапа. При температуре ниже 8 °C запускается циркуляционный насос.
При снижении ниже 5 °C включаются насос и нагрев. После повышения температуры выше заданных порогов котел возвращается к обычной работе. При длительном отключении электричества функция не работает, поэтому для таких объектов предусматривают резервное питание либо незамерзающий теплоноситель.

В линейке есть белая модель с артикулом 511705 и серая с артикулом 511703. По мощности, размерам, току, сечениям кабеля и функциональности они одинаковы. Выбор между ними зависит от оформления помещения и соседнего инженерного оборудования.

Ближайшая по мощности модель Thermex Boss 12 Wi-Fi также имеет шесть вариантов ограничения нагрузки, встроенный насос и бак на 6 л. Основное различие состоит в работе с горячим водоснабжением: Sonne поддерживает подключение трехходового клапана и датчика бойлера, а Boss рассчитан только на отопительный контур. Купить электрический котел Thermex Sonne 12 Wi-Fi White рационально, если кроме отопления планируется управлять нагревом бойлера косвенного типа.

Для объекта до 20 м2 можно установить предел 2 кВт.
Для площади до 40 м2 - 4 кВт.
Для площади до 60 м2 - 6 кВт.
Для площади до 80 м2 - 8 кВт.
Для площади до 100 м2 - 10 кВт.
Для площади до 120 м2 - 12 кВт. Эти значения используют как предварительный ориентир, а не вместо расчета теплопотерь.

Монтаж и требования к подключению

Электрический котел Thermex Sonne 12 Wi-Fi White подключают отдельной кабельной линией без сетевой вилки. Максимальную мощность выбирают переключателем на основной плате до подачи напряжения.

• при мощности 2 кВт и подключении к 220 В ток составляет 9 А, минимальное сечение медного кабеля - 4 мм2;
• при мощности 4 кВт и подключении к 220 В ток составляет 18,1 А, минимальное сечение - 6 мм2;
• при мощности 6 кВт и подключении к 220 В ток составляет 27,2 А, минимальное сечение - 10 мм2;
• при мощности 8 кВт и подключении к 220 В ток составляет 36,3 А, минимальное сечение - 10 мм2;
• режимы 10 и 12 кВт допускаются только при трехфазном подключении 380 В;
• при мощности 2 кВт и подключении к 380 В ток составляет 9 А;
• при мощности от 4 до 12 кВт и подключении к 380 В номинальный ток составляет 18,1 А;
• минимальное сечение медного кабеля для трехфазного подключения - 2,5 мм2;
• питание подводят через отдельный защитный автомат, номинал которого рассчитывают по нагрузке, кабелю и способу прокладки;
• установка УЗО соответствующей мощности и рабочего защитного заземления обязательна;
• для однофазной схемы клеммы L1, L2 и L3 объединяют перемычками и подключают L-N-G;
• для трехфазной схемы перемычки снимают и подключают L1-L2-L3-N-G;
• кабель без вилки должен иметь длину внутри зоны подключения не менее 16 см и выходить из корпуса с наклоном вниз более 10°.

При переходе между 220 и 380 В полностью отключают питание. Для однофазной сети разрешены только ограничения 2, 4, 6 и 8 кВт. Настройка 10 или 12 кВт требует трехфазного ввода, а положение перемычек и переключателя мощности проверяет электрик до установки лицевой панели.

Систему можно заполнять подготовленной или дистиллированной водой. Допускается сертифицированная незамерзающая жидкость на основе пропиленгликоля, при необходимости разбавленная подготовленной водой. Для воды установлен диапазон от 0,2 до -0,2 по индексу Ланжелье или от 5,8 до 6,5 по индексу Ризнера.

Слишком вязкая незамерзающая жидкость ухудшает проток и может вызвать ошибку E8. В такой ситуации проверяют насос, удаляют воздух, очищают фильтры и корректируют концентрацию смеси в пределах требований изготовителя теплоносителя. Самостоятельно доливать обычную водопроводную воду без проверки ее состава не следует.

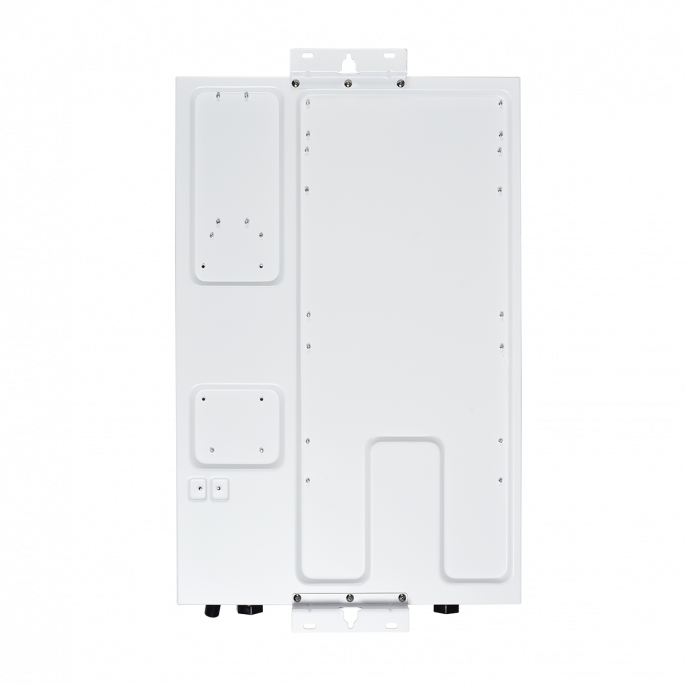

Аппарат массой 21 кг крепят вертикально на прочную стену из негорючего материала. Минимальные расстояния составляют 200 мм по бокам, 450 мм сверху, 300 мм снизу и 500 мм перед корпусом. Для пустотелого кирпича, газобетона и других оснований с ограниченной несущей способностью предусматривают усиленное крепление.

Внутренний диаметр отопительных труб должен быть не менее 20 мм. На обратной линии устанавливают металлический Y-образный фильтр размером не менее G3/4 и сервисный шаровой кран. Старую систему перед монтажом промывают от осадка, новую - от технологических и консервационных загрязнений.

Перед первым запуском открывают запорные краны, удаляют воздушные пробки и проверяют соединения на протечки. Давление устанавливают в пределах 0,1-0,15 МПа, а автоматический воздухоотводчик около насоса оставляют открытым. Подпитку выполняют только на остывшем котле при температуре теплоносителя не выше 30 °C.

Монтаж, электрическое подключение и первый запуск выполняет квалифицированный специалист. После завершения работ в руководстве заполняют отметку об установке. Для сохранения гарантии нельзя использовать кабель меньше установленного сечения, допускать замерзание теплообменника или эксплуатировать систему с неподходящим теплоносителем.

Частый вопрос: можно ли подключить бойлер косвенного нагрева? Thermex Sonne 12 Wi-Fi White поддерживает подключение бойлера косвенного или комбинированного нагрева через трехходовой клапан с сервоприводом и датчик NTC. Комплект подключения и сам бойлер приобретаются отдельно. Температура ГВС регулируется от 30 до 60 °C, а в комбинированном режиме нагрев воды имеет приоритет перед отоплением.

Частый вопрос: можно ли подключить котел к сети 220 В? Да, если максимальная мощность ограничена значением 2, 4, 6 или 8 кВт. При настройке 8 кВт ток достигает 36,3 А, а минимальное сечение медного кабеля составляет 10 мм2. Для работы на 10 или 12 кВт требуется трехфазная сеть 380 В.
