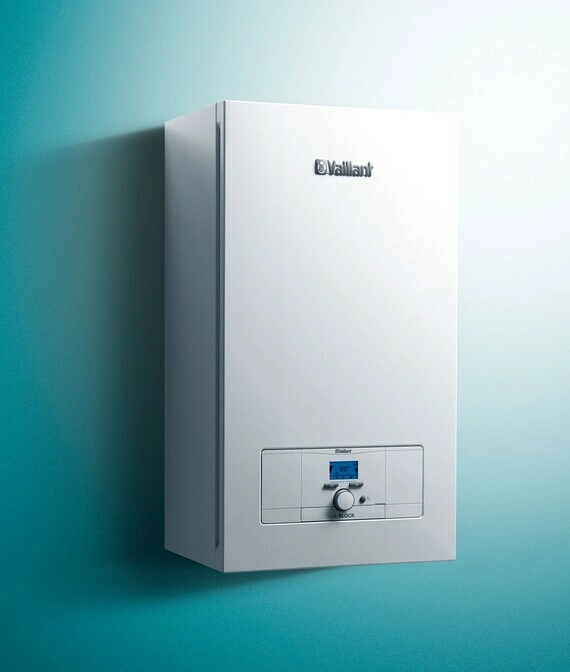

Дом от 160 кв. м с нормальной теплоизоляцией или объект чуть похуже утепленный - это точка, где модели среднего класса начинают работать на пределе, а переходить сразу на 24-28 кВт избыточно. Электрический котел Vaillant eloBLOCK VE 21 (артикул 0010009379) выдает 21 кВт, подключается к трехфазной сети 380 В и рассчитан на площадь до 210 кв. м. Настенный теплогенератор немецкого концерна Vaillant занимает позицию между VE 18 и VE 24 в линейке eloBLOCK. Производство - Германия. Котел работает только на отопление; горячее водоснабжение организуется через внешний бойлер косвенного нагрева, который приобретается отдельно.
Устройство и принцип работы
Нагрев теплоносителя обеспечивают ТЭНы с сухим нагревом. Конструкция исключает прямой контакт нагревательных элементов с теплоносителем в агрессивном режиме - при нормальном качестве воды это продлевает ресурс нагревательного узла. Удельная тепловая напряженность подобрана так, чтобы поверхность ТЭНа не перегревалась даже при длительной работе на минимальной ступени.
Управление мощностью - ступенчатое, реле. VE 21 имеет 9 ступеней переключения: 2, 4, 7, 9, 11, 14, 16, 18 и 21 кВт. Шаг неравномерный: в нижнем диапазоне 2-4-7 кВт он крупнее, в среднем 9-11-14 кВт - мельче. На практике это означает, что котел хорошо держит среднюю нагрузку в диапазоне 9-14 кВт, который соответствует основному режиму работы в большинстве российских климатических условий. Переключение выполняется вручную через ручку на панели управления с подтверждением кнопкой; значение сохраняется в памяти котла.
В базовую комплектацию входят:
- Манометр встроенный - для визуального контроля давления теплоносителя без дополнительных приборов
- Дисплей с блоком управления - настройка мощности, температуры подающей линии, отопительной кривой и ее смещения
- Кабельный ввод для подключения к электросети
- Функция защиты от замерзания - автоматический запуск насоса при падении температуры подающей ниже 8 °C, включение нагрева при падении ниже 5 °C
Котел работает в закрытых системах отопления. Рабочее давление теплоносителя: 1,0-2,0 бар в холодном состоянии, нижний порог отключения - 0,6 бар (код F.22 на дисплее). Температура подающей линии настраивается в диапазоне 25-85 °C. Поддерживается работа по отопительной кривой - 10 значений от E0 до E9 (коэффициент 0,2-3,5), с настройкой расчетной температуры помещения (P0-P9, 15-25 °C) и параллельным смещением кривой. Для радиаторной системы с расчетной температурой помещения 20 °C начинайте с кривой E4-E5 (коэффициент 1,2-1,5) и корректируйте по фактическому комфорту - каждый лишний градус температуры подающей прибавляет около 6% к годовому энергопотреблению.
КПД - близко к 100%: вся потребляемая электрическая мощность преобразуется в тепло.
Котел настенный, компактного исполнения; точные габариты и вес - в монтажной документации.
Уровень шума при работе минимальный - основной источник звука циркуляционный насос системы отопления.
Применение и выбор Vaillant eloBLOCK VE 21
Основной сценарий - отопление большого частного дома площадью 150-210 кв. м с нормальной теплоизоляцией. Утепленные стены, окна с двойным или тройным стеклопакетом, утепленные перекрытия - при теплопотерях 80-100 Вт/кв. м котел закрывает пиковую нагрузку на ступенях 16-21 кВт, в межсезонье работает на 4-9 кВт. Неравномерный шаг ступеней в среднем диапазоне 9-14 кВт дает точную настройку именно там, где котел работает большую часть отопительного сезона.
Второй сценарий - дом с плохой теплоизоляцией площадью 120-150 кв. м. Старый фонд с тонкими стенами, одинарными окнами или холодным подвалом может давать теплопотери 130-150 Вт/кв. м - тогда VE 18 уже не справится, а VE 21 закрывает пиковую нагрузку с небольшим запасом. Это также актуально для домов в северных регионах с расчетной температурой наружного воздуха ниже -30 °C.
Третий сценарий - коммерческий объект площадью 150-180 кв. м: офис, учебный центр, небольшое производственное помещение. Трехфазный ввод на таких объектах, как правило, предусмотрен; электрический котел не требует дымохода и газовых согласований. Важно заранее проверить выделенную мощность на вводе - для VE 21 нужно не менее 21 кВт свободной нагрузки на вводном щите.
Внутри линейки eloBLOCK соседние модели - VE 18 (артикул 0010009378, 18 кВт, 9 ступеней с равномерным шагом 2 кВт) и VE 24 (артикул 0010009380, 24 кВт, 12 ступеней с равномерным шагом 2 кВт). VE 18 подойдет, если площадь объекта не превышает 150 кв. м и теплоизоляция в норме - ток потребления ниже, сечение кабеля меньше, все ступени идут с равномерным шагом 2 кВт, что удобнее для точной регулировки. VE 21 берут, когда теплопотери объекта выходят за 17-18 кВт или нужен запас на подключение бойлера косвенного нагрева. VE 24 нужна при площади от 200 кв. м или слабой теплоизоляции крупного объекта - у нее равномерный шаг ступеней дает лучшую точность регулировки в среднем диапазоне. Считайте теплопотери до покупки: разница между VE 21 и VE 24 в реальной эксплуатации определяется не только квадратурой. Купить электрический котел Vaillant eloBLOCK VE 21 можно с доставкой по Москве и России.
Монтаж и требования к подключению
Котел подключается к трехфазной сети 380 В. Ввод в эксплуатацию выполняется только сертифицированным специалистом - это обязательное условие для сохранения гарантии производителя.
- Сечение питающего кабеля: при мощности 21 кВт / 380 В ток на фазу составляет около 32 А; рекомендуемое сечение - не менее 6 мм² на каждую фазу, при длинной трассе сечение увеличивают - уточняйте у проектировщика под конкретную длину линии
- Автоматический выключатель: трехполюсный, номинал от 40 А с учетом пускового тока
- УЗО: обязательно, тип A или AC, ток утечки 30 мА
- Заземление: обязательно, PE-проводник подключается к клемме заземления котла
Теплоноситель - вода или антифриз на основе пропиленгликоля. При жесткости воды выше 7 мг-экв/л рекомендуется умягчение: кальциевый налет на ТЭНах снижает теплообмен и сокращает ресурс нагревательного элемента. Антифриз допускается, но снижает теплоотдачу системы на 10-15% относительно воды - учитывайте это при подборе мощности и объема радиаторов. pH теплоносителя - 6,5-9,0. Химические присадки без согласования с производителем аннулируют гарантию.
Котел монтируется на несущую стену; подключение подающей и обратной линий отопления - снизу корпуса. После монтажа специалист заполняет систему, проверяет давление (норма 1,0-2,0 бар в холодном состоянии), удаляет воздух из радиаторов и выполняет пробный пуск. Самостоятельная установка без участия сервисного специалиста лишает владельца права на гарантийное обслуживание.
Частый вопрос: чем отличается Vaillant eloBLOCK VE 21 от VE 18 на практике? Vaillant eloBLOCK VE 21 отличается от VE 18 не только максимальной мощностью - 21 кВт против 18 кВт - но и структурой ступеней регулировки. У VE 18 все 9 ступеней идут с равномерным шагом 2 кВт (2-4-6-8-10-12-14-16-18), у VE 21 шаг неравномерный (2-4-7-9-11-14-16-18-21 кВт): в нижнем диапазоне шаг крупнее, в среднем - мельче. Если объект требует точной регулировки именно в диапазоне 2-6 кВт - например, хорошо утепленный дом в межсезонье - VE 18 с равномерным шагом удобнее. Если основная нагрузка приходится на диапазон 9-14 кВт, VE 21 дает там ступени с шагом 2-3 кВт, что вполне достаточно. Ток потребления VE 21 на фазу около 32 А против 27 А у VE 18 - разница в сечении кабеля и номинале автомата есть, но не принципиальная.
Частый вопрос: можно ли подключить бойлер косвенного нагрева к Vaillant eloBLOCK VE 21? Да, данная модель поддерживает подключение внешнего емкостного водонагревателя. Если бойлер оснащен NTC-датчиком, температура воды настраивается через меню котла в диапазоне 35-65 °C: поворот ручки до светодиода ГВС, нажатие кнопки подтверждения, выбор нужного значения. При подключении через термостат котел работает в режиме «Au» (нагрев включен) или «--» (отключен). Приоритет нагрева бойлера перед отоплением задается алгоритмом котла автоматически при наличии соответствующего запроса. Рекомендуемый объем бойлера для дома 150-210 кв. м - от 150 до 250 л в зависимости от числа санузлов и точек разбора горячей воды.
