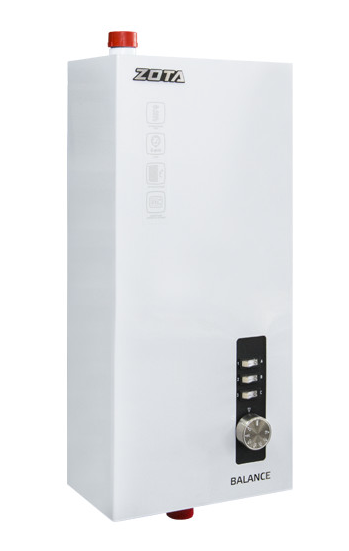

Электрокотел ZOTA Balance V2 3 кВт ZB3468421003

Устройство и принцип работы

Нагрев обеспечивает один блок трубчатых электронагревателей ТЭНБ 3 G2 (арт. TТ3443527203) - нержавеющая трубка диаметром 7,4 мм специальной конструкции с пониженной ваттной нагрузкой. Пониженная нагрузка на единицу площади трубки означает меньший перегрев поверхности - накипь образуется медленнее, ресурс блока выше. Замена производится обычным рожковым ключом без слива всей системы. КПД - 99%.

Управление мощностью - ступенчатое, через электромеханические коммутационные реле NT90TPNCE220CF 40А (арт. RL4211000001). Котел имеет 3 ступени мощности:
1 ступень - 1 кВт
2 ступень - 2 кВт
3 ступень - 3 кВт
Минимальная мощность в работе - 1 кВт. Переключение ступеней - вручную тумблерами на лицевой панели, каждая активная ступень подсвечивается в режиме нагрева.

• Блок нагревательных элементов ТЭНБ 3 G2 (арт. TТ3443527203) - нержавеющая трубка 7,4 мм, пониженная ваттная нагрузка
• Электромеханические коммутационные реле NT90TPNCE220CF 40А (арт. RL4211000001)
• Датчик перегрева теплоносителя
• Предохранитель цепей управления 2А/250V
• Перемычка межфазная (для подключения к однофазной сети 220 В)
• Колодка для подключения насоса и внешнего термостата
• Настенный кронштейн, шурупы 6х50 с дюбелями, уплотнительное кольцо G2 (арт. DU4991100046)

Котел работает в закрытых системах отопления с принудительной циркуляцией. Максимальное давление теплоносителя - 0,6 МПа (6 бар). Диапазон регулировки температуры теплоносителя - от +25 до +85°С, воздуха через внешний термостат - от +2 до +35°С. Температура упала ниже заданной - включились активные ступени, лампы подсветки тумблеров загорелись. Достигли нужного значения - нагрев отключился. Необходимый расход теплоносителя при Δt=10°С - 0,3 м³/ч, гидравлическое сопротивление - 5 кПа. Объем теплоносителя в котле - 3 л.

КПД - 99%.
Габариты: 258 х 582 х 157 мм (ШхВхГ).
Масса нетто - 10 кг.

Применение и выбор ZOTA Balance V2 3

Основной сценарий - небольшая дача или загородный дом площадью 25-30 кв. м с однофазным вводом 220 В и хорошей теплоизоляцией. Утепленные стены, современные окна - при теплопотерях до 100 Вт/кв. м котел справляется с задачей. В межсезонье хватает первой ступени 1 кВт, в морозы включается третья на 3 кВт.

Второй сценарий - отопление одной комнаты или изолированной зоны в доме через небольшой автономный контур. Вес котла 10 кг и габариты 258х582х157 мм позволяют разместить его практически в любом месте - в прихожей, подсобке, небольшой котельной. Мощности 3 кВт хватит на комнату площадью 25-30 кв. м при условии нормального утепления.

Третий сценарий - защита от замерзания для объекта с периодическим проживанием. Дача, садовый домик, небольшой склад - котел в минимальном режиме 1 кВт поддерживает положительную температуру в помещении и защищает трубы от разморозки. Для этого сценария обязательно подключите комнатный термостат ZOTA ZT-02H (арт. RT4218260001) с нижней границей +5°С и не отключайте котел при отъездах.

Внутри линейки Balance V2 данная модель - минимальная по мощности. Ближайшая старшая - 4,5 кВт с током 20,5 А при однофазном подключении, кабель 2х6 мм², площадь до 45 кв. м. У данной модели ток всего 13,6 А, кабель 2х4 мм² - самые скромные требования к электрике во всей линейке, автомат на 16 А. Если объект больше 30 кв. м или утепление слабое - смотрите на модель 4,5 кВт. Купить электрический котел ZOTA Balance V2 3 имеет смысл именно под небольшой объект: брать котел с запасом 100% по мощности ради экономии на автомате и кабеле не всегда оправдано - лучше точно считать теплопотери.

Монтаж и требования к подключению

Котел поддерживает подключение к однофазной сети 220 В и к трехфазной сети 380 В - в комплекте идет межфазная перемычка для однофазного подключения. При трехфазном подключении перемычку нужно извлечь и подключить три фазы раздельно на клеммы L1, L2, L3.

• Сечение кабеля при подключении 220 В (медь): 2х4 мм²
• Сечение кабеля при подключении 380 В (медь): 4х4 мм²
• Номинальный ток при однофазном подключении: 13,6 А (отклонение ±10%)
• Номинальный ток при трехфазном подключении: 4,6 А (отклонение ±10%)
• Автоматический выключатель: подбирается специалистом монтажной организации - для 220 В типовое значение 16 А
• УЗО: обязательно
• Заземление: обязательно, подключается на болт заземления котла; без заземления нормальная работа не гарантируется, гарантия аннулируется
• Монтаж и подключение - только специализированной организацией; персонал должен иметь квалификационную группу по электробезопасности не ниже третьей

Теплоноситель - вода жесткостью не более 2 мг.экв/дм³, pH 6,5-8,5. Жесткая вода образует накипь на ТЭНах - теплоотдача падает, блок перегревается. Этот случай под гарантию не подпадает. Антифриз допускается на основе пропиленгликоля или этиленгликоля, концентрация не выше 50%. При использовании антифриза насос должен обеспечивать расход не менее 0,3 м³/ч - с учетом повышенной вязкости жидкости подбирайте с запасом.

Вес котла - 10 кг нетто, габариты 258х582х157 мм, присоединительный размер патрубков 1". Расстояния при монтаже: от боковых стен не менее 0,5 м, от пола и потолка не менее 0,8 м. Основание - только негорючее, дерево и пластик запрещены. Первый пуск - при снятом напряжении, с проверкой герметичности всех соединений и работы циркуляционного насоса до включения ступеней нагрева. Для расширенной гарантии 2 года котел необходимо зарегистрировать на reg.zota.ru в течение 12 месяцев с момента покупки.

Частый вопрос: подойдет ли ZOTA Balance V2 3 для отопления дачи при наездах зимой? ZOTA Balance V2 3 подходит для дачи с наездами при одном условии - котел нельзя полностью отключать в мороз. Если оставить дом без отопления более пяти часов при отрицательной температуре, теплоноситель может замерзнуть - это приведет к повреждению котла и труб, и такой случай под гарантию не подпадает. Правильная схема: подключить комнатный термостат ZOTA ZT-02H (арт. RT4218260001) с нижней границей +5°С, котел будет включаться только для поддержания минимальной температуры. Расход электроэнергии при этом минимален - 1 кВт на первой ступени.

Частый вопрос: хватит ли 3 кВт для отопления дома 30 кв. м в сильный мороз? ZOTA Balance V2 3 рассчитан на площадь до 30 кв. м при теплопотерях 100 Вт/кв. м - это хорошо утепленный объект с современными окнами. Если дом старой постройки, угловое расположение или плохое утепление - реальные теплопотери могут быть 150 Вт/кв. м и выше, тогда 3 кВт не хватит для поддержания комфортной температуры в сильные морозы. В таком случае рассмотрите модель 4,5 кВт (арт. ZB3468421004) - ток 20,5 А, кабель 2х6 мм², площадь до 45 кв. м.
