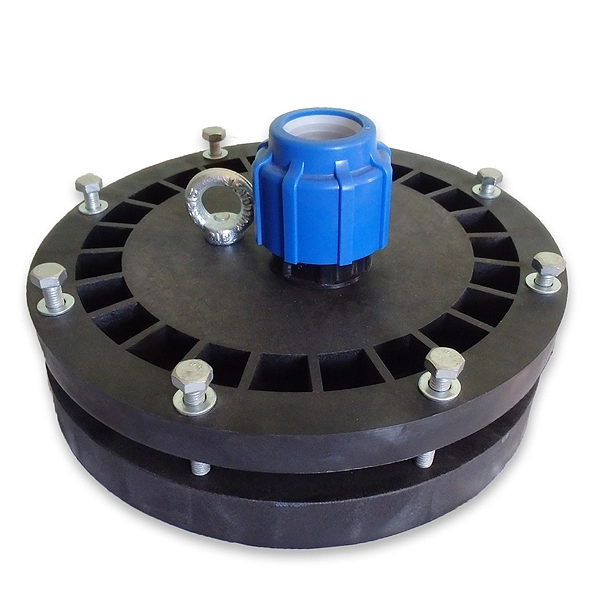

Оголовок скважинный ОГС 125-165/32

Оголовок герметичный скважинный (ОГС) предназначен для установки на обсадную трубу наружным диаметром от 125 мм и присоединения к нему полиэтиленовой напорной трубы диаметром 32 мм, электрокабеля диаметром от 6 до 12мм, а так же троса с подвешенным насосом, массой  до 200 кг.

Оголовок предотвращает попадание в скважину поверхностных грунтовых вод, мусора, насекомых, грызунов и т.п., увеличивает надежность монтажа погружного насоса и упрощает его обслуживание. В результате герметизации оголовком устья скважины  увеличивается ее дебет, за счет образующегося разряжения между оголовком и понижающемся уровнем воды во время работы насоса.

Монтаж:

     Перед монтажом оголовка следует обрезать обсадную трубу перпендикулярно ее оси на необходимом уровне.

     Трос, напорную пластиковую трубу, электрокабель необходимой длины прикрепить к насосу и на всем протяжении стянуть их хомутами.

     Свободный конец троса прикрепить к карабину и подвесить на нижнюю рым-гайку оголовка, конец напорной трубы зажать в нижнем компрессионном фитинге, электрокабель пропустить сквозь кабельный ввод.

     Надеть фланец оголовка плоской поверхностью вверх, затем уплотнительное кольцо на обсадную трубу.

     Опустить насос в скважину и установить крышку оголовка на обсадную трубу.

     Стянуть болтами друг с другом крышку и фланец оголовка, сжав уплотнительное кольцо. Не следует слишком перетягивать болты – это может привести к разрушению оголовка.

     Зафиксируйте электрокабель в кабельном вводе.

     Внимание: проследите затем, чтобы трос с подвешенным насосом был натянут, и вес насоса приходился именно на него.
