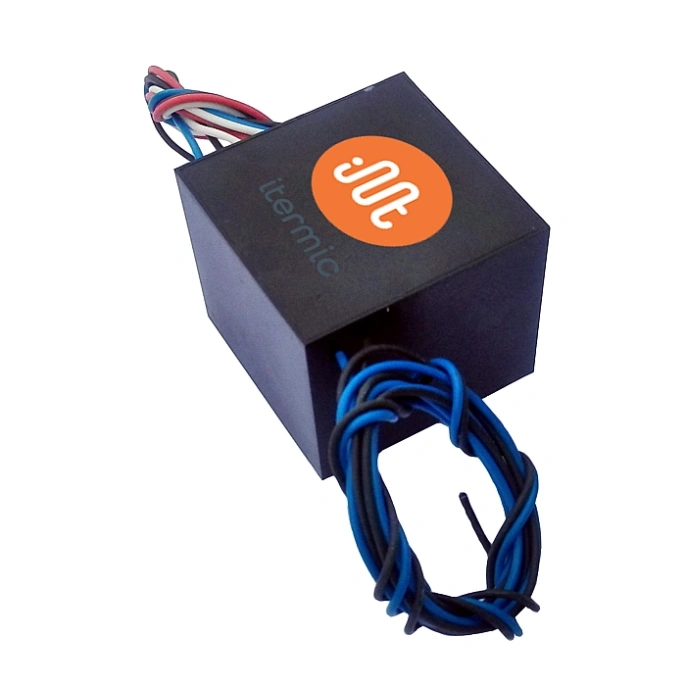

Модуль-адаптер ITTB

Модуль-адаптер iTermic ITTB предназначен для обеспечения управления вентиляторов с обычными асинхронными двигателями переменного тока на 220В с термостатов и прочих 3-х позиционных устройств управления. На самом деле устройство позволяет выставлять не ровно 3 позиции, а до 3-х позиций.

В случае использования низковольтных двигателей (24В), данное устройство использовать нельзя. В таких случаях можно использовать простые методы управления с любых управляющих устройств при помощи транзисторных схем. Также, у многих производителей вентиляторы уже комплектуются двигателями и каскадами управления ими.

Установка и подключение модуля.

• Закрепить модуль в корпусе конвектора винтами М6х10мм
• Закрепить землю двигателя на корпус самого конвектора.
• Подключить модуль к двигателю конвектора Синий провод – 0 и черный провод – фаза L)
• Подключить модуль к пульту следующим образом:
  • Синий: ноль – 0 с пульта
  • Черный: канал – 1
  • Белый: канал - 2
  • Красный: канал - 3
  • Примечание: вход и выход питания на модуле располагается на противоположенных частях самого модуля там, где 2 провода выход на двигатель, а где 4 провода — это вход с управления

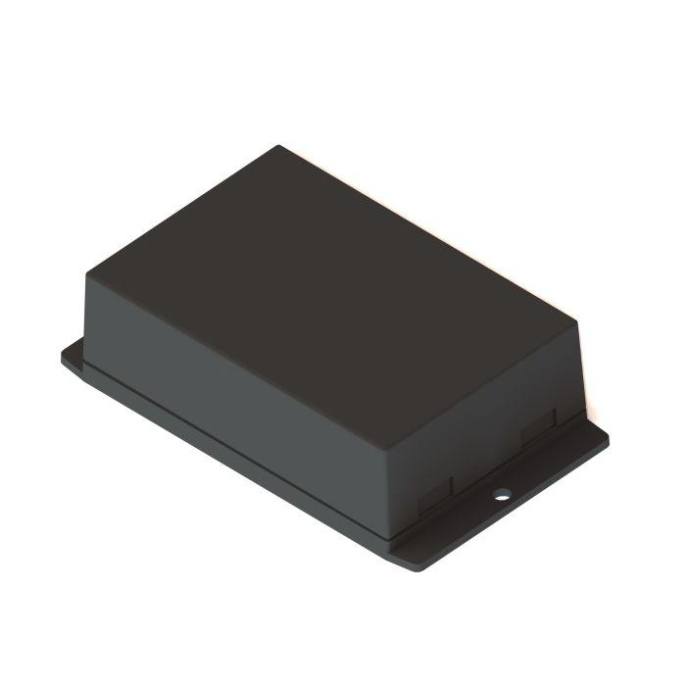

Габариты

• Высота: 50мм
• Длина: 60мм
• Ширина: 60мм

Электрические характеристики

• Номинальная мощность: 300 Вт
• Количество выходов: 1 (не изолированные)
• Канал 1: вх= 100%; PWM – prog 0.1 P/S
• Канал 2: вх=50%; PWM prog – 200 P/S
• Канал 3: вх=30%; PWM prog – 250 P/S
• Уровень пульсаций (размах): 500 мВ
• Входное напряжение AC: 88...264 В (Номинальное: 230 В)
• Комплекс защит от: короткого замыкания, перегрузки, перенапряжения

Общие характеристики

• Корпус: для монтажа на шасси (пластик) крепеж винт М6
• Диапазоны рабочих температур: -10...60 °C, хранения: -20...80 °С
