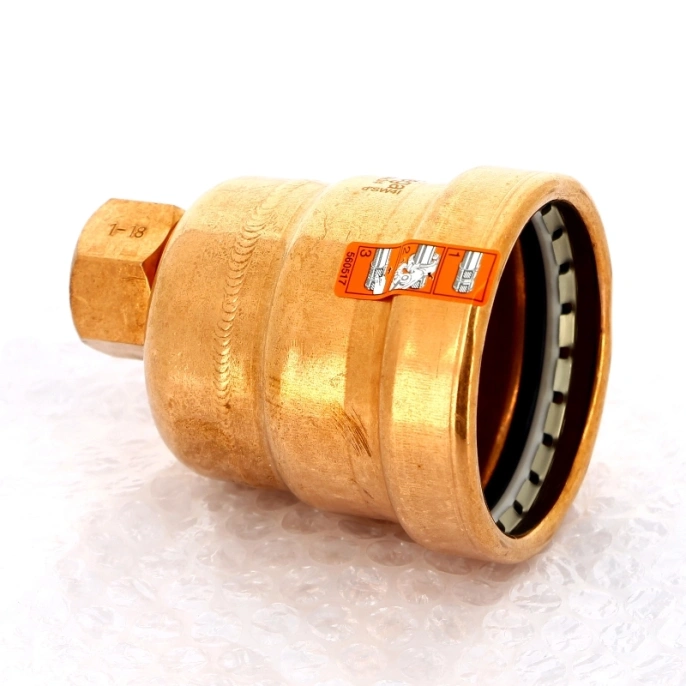

Заглушка пресс-В медь Profipress XL SC-Contur Viega 64х3/4

Система пресс-фитингов из меди, бронзы или кремниевой бронзы*, прошедшая испытания в соответствии с инструкцией DVGW W 534 со знаком контроля DVGW, и трубами из меди согласно DIN EN 1057, в соответствии с инструкцией DVGW GW 392.
Возможно использовать в системах питьевого водоснабжения согласно DIN 1988.
Для открытого и скрытого монтажа распределительных трубопроводов и стояков в комплексной системе Viega.

Пресс-фитинги
Все типоразмеры с контуром безопасности, который позволяет визуально обнаружить не опрессованные по недосмотру соединения при наполнении системы. SCContur сертифицирован и соответствует требованиям инструкции DVGW W 534, пункт 12.14, принудительная негерметичность фитингов.
При гидравлических испытаниях на герметичность контур безопасности Viega выявляет неопрессованные соединения в диапазоне давлений от 0,1МПа до 0,65 МПа, а при пневматическом испытании сжатым воздухом или с помощью инертных газов - в диапазоне давлений от 22 гПа до 0,3 МПа.

Маркировка
Зеленая точка на пресс-соединении

Уплотнительные кольца
EPDM, черного цвета (эти­лен-про­пи­лен-дие­но­вый каучук); до 110 °C; не обладает стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара, бензина

Материалы пресс-фитингов
Медь, бронза: СС 499К
Кремниева бронза*: СС 246Е/ CuSi4Zn9MnP
(оба материала соответствуют списку федерального ведомства по охране окружающей среды UBA от 15 марта 2017 г.)

Размеры
Стандартные размеры: d 12; 15; 18; 22; 28; 35; 42; 54
Размеры XL: d 64,0 - 108,0
Пресс-фитинги с резьбовым соединением: d 12–54; 64,0–108,0

Сферы применения
Cистемы питьевого водоснабжения
Oтопление/подключение радиаторов
Oтведение дождевых вод
Cжатый воздух, инертные газы
Cистемы холодоснабжения
Промышленность
Mашиностроение

Cпециальные применения
с уплотнительным кольцом из EPDM, установленным на заводе

• стационарные спринклерные установки пожаротушения – с сертификатом VdS G 4980009 для типоразмеров DN20–DN50 в сочетании с медными трубами согласно DIN EN 1057 R290 (твёрдые)
• гелиоустановки с плоскими коллекторами

с уплотнительным кольцом из FKM (комплектующие)

• гелиоустановки с плоскими/ вакуумными коллекторами
• системы централизованного теплоснабжения и паровые установки низкого давления

Использование в иных, кроме описанных, сферах применения должно быть соглаcовано с сервисным центром фирмы Viega.

Условия эксплуатации
Системы питьевого водоснабжения

• Максимальная рабочая температура 85 °C
• Максимальное рабочее давление 1,6 МПа

Системы отопления

• Максимальная рабочая температура 110 °C
• Максимальное рабочее давление 1,6 МПа

Примечание
Соблюдайте направление потока!
Не разрешается устанавливать компоненты из меди перед деталями из оцинкованной стали!

Примечание – ограничения при использовании в системах питьевого водоснабжения
Трубы и фитинги из меди разрешается использовать с учетом контроля возможного превышения предельных значений ионов меди и только при условии, что значение pH ≥ 7,4, или при значениях pH = 7,0–7,4, если общий объем органического углерода не превышает TOCмакс. = 1,5 мг/л!

Примечание для луженых медных труб согласно DIN 509306:
Луженая медная труба согласно предписаниям может быть использована в сочетании с нелужеными пресс-фитингами из меди для всех систем питьевого водоснабжения. Превышением предельного значения миграции ионов меди в питьевую воду можно пренебречь из-за относительно небольшого процента нелуженной поверхности фитингов по сравнению с трубами.

Более подробная информация об использовании и воздействии на медный материал приведена в стандарте DIN EN 125022.
В частных случаях обращайтесь к службу технической поддержки Viega.

Примечание – ограничения при использовании на системах отопления
Соблюдать требования VDI 2035 и DIN EN 12828!

Допуски
Profipress (d 1254)

• Рег. № DVGW DW-8511BQ0586

Profipress XL (d 64)

• Рег. № DVGW DW-8511BQ0586

Применение пресс-инструментов
Эксплуатационная надежность систем пресс-фитингов Viega зависит в первую очередь от исправного состояния используемых пресс-машин и пресс-инструментов. Поэтому для выполнения пресс-соединений мы рекомендуем использовать пресс-инструменты Viega и регулярно производить их обслуживание в авторизованных сервисных центрах.
