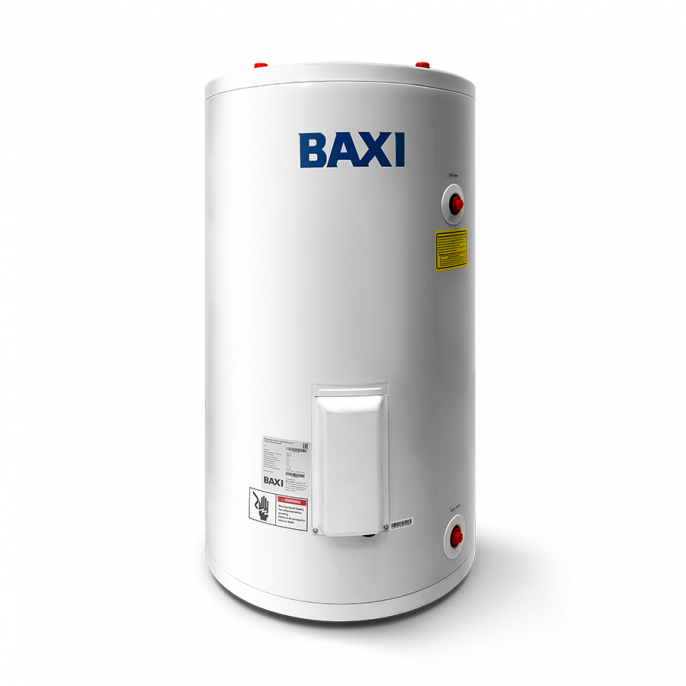

Бойлер Baxi UBC 100 косвенного нагрева

Бойлер косвенного нагрева Baxi UBC 100 предназначен для приготовления и накопления горячей воды в частном доме, квартире с автономным отоплением или другом объекте с собственным теплогенератором. Номинальный объем модели составляет 100 литров, полезный объем внутреннего бака - 91 литр. Основной нагрев выполняется через встроенный змеевик от котла, дополнительно предусмотрен электрический ТЭН мощностью 3 кВт.

Модель имеет один теплообменник, напольное исполнение и компактный корпус диаметром 450 мм. Baxi UBC 100 подходит для системы с умеренным потреблением ГВС, когда нужен накопленный запас горячей воды без установки крупного бойлера на 200-300 литров.

Назначение и применение

Baxi UBC 100 можно использовать совместно с газовым, электрическим, жидкотопливным или другим подходящим котлом. Теплоноситель циркулирует внутри змеевика и передает тепло воде, которая хранится во внутреннем накопительном баке.

Полезный объем 91 литр подходит для небольшого дома, квартиры с автономной системой отопления или другого объекта с одной ванной комнатой и умеренным расходом горячей воды. Накопительная схема позволяет заранее подготовить запас воды и использовать его по мере необходимости.

В конструкции предусмотрен отдельный патрубок рециркуляции. Если бойлер находится на значительном расстоянии от смесителя, можно организовать контур рециркуляции и сократить время ожидания горячей воды после открытия крана.

Купить бойлер косвенного нагрева Baxi UBC 100 имеет смысл, если нужен компактный напольный водонагреватель примерно на 100 литров с нагревом от котла и возможностью дополнительного использования электрического ТЭНа.

Конструкция и защита бака

Внутренний накопительный бак изготовлен из стали и защищен эмалированным покрытием. Для дополнительной защиты от коррозии установлен магниевый анод, состояние которого необходимо периодически контролировать.

Между внутренним баком и наружным корпусом находится пенополиуретановая теплоизоляция толщиной 40 мм. Расчетная потеря тепла за 24 часа в режиме ожидания составляет 1,15 кВт*ч.

• стальной эмалированный накопительный бак;
• один теплообменник-змеевик площадью 1 м²;
• магниевый анод;
• встроенный электрический ТЭН мощностью 3 кВт;
• рабочий и защитный термостаты электрического нагрева;
• гильзы для температурных датчиков;
• отдельный патрубок рециркуляции;
• предохранительный клапан на 10 бар;
• комбинированный температурный предохранительный клапан T/P;
• кран для слива воды.

Электрический нагревательный элемент работает от сети 230 В. Температура при работе ТЭНа регулируется термостатом в диапазоне от 49 до 82 °C, дополнительно предусмотрена защита от перегрева.

Змеевик и производительность горячей воды

Площадь поверхности теплообменника Baxi UBC 100 составляет 1 м², объем теплоносителя внутри змеевика - 6,2 литра. При расчетной температуре теплоносителя 80 °C и расходе 1 м³/ч тепловая мощность змеевика составляет 24 кВт.

Расчетная производительность горячей воды достигает 590 л/ч при нагреве с 10 до 45 °C. Этот показатель характеризует скорость восстановления запаса воды после водоразбора и зависит от фактических параметров подключенного теплогенератора.

Для получения расчетной производительности рекомендуется использовать котел мощностью не менее 28 кВт. Если доступная мощность ниже или теплогенератор одновременно обслуживает систему отопления, повторный нагрев воды может занимать больше времени.

Максимальная температура воды в накопительном баке составляет 95 °C, допустимое рабочее давление - до 10 бар. Для теплоносителя в змеевике допускается температура до 110 °C и давление до 10 бар.

Монтаж и подключение

Baxi UBC 100 предназначен для вертикальной напольной установки. Высота корпуса составляет 1161 мм, диаметр - 450 мм, масса оборудования без воды - 49 кг. После заполнения необходимо учитывать дополнительную массу 91 литра воды.

Бойлер устанавливают в сухом помещении на прочном основании с гидроизоляцией. Необходимо предусмотреть возможность безопасного отвода воды в канализацию и оставить свободное пространство для обслуживания оборудования.

Патрубки входа холодной и выхода горячей воды имеют внутреннюю резьбу G3/4. Подача и возврат теплоносителя через змеевик, а также линия рециркуляции подключаются через G3/4.

В нагревательном контуре должны быть предусмотрены циркуляционный насос, расширительный бак и предохранительная арматура в соответствии со схемой системы. Между накопительным баком и предохранительным клапаном нельзя устанавливать запорную арматуру.

Если давление холодной воды нестабильно или регулярно превышает 6 бар, перед бойлером предусматривают редуктор давления. Максимальное рабочее давление самого накопительного бака составляет 10 бар.

Электрический ТЭН нельзя включать до полного заполнения бойлера водой. Электрическое подключение, защитное заземление и монтаж нагревательного контура должен выполнять квалифицированный специалист.

Что учесть при выборе

Обозначение UBC 100 относится к типоразмеру модели, фактический полезный объем накопительного бака составляет 91 литр. Именно это значение следует учитывать при расчете доступного запаса горячей воды.

Если требуется больший запас ГВС, можно рассмотреть Baxi UBC 150 или Baxi UBC 200. Другие объемы и исполнения представлены в разделе бойлеров Baxi серии UBC.

При выборе между UBC 100 и более объемными моделями стоит учитывать не только количество пользователей, но и характер водоразбора. Если ванна или несколько точек ГВС регулярно используются одновременно, больший накопительный объем обеспечит более продолжительный запас горячей воды.

Мощность котла также влияет на комфорт. Для расчетного режима UBC 100 рекомендуется теплогенератор не менее 28 кВт. При меньшей доступной мощности бойлер будет работать, но время восстановления температуры после расхода запаса увеличится.

Состояние магниевого анода необходимо регулярно проверять. Согласно паспорту стандартный интервал проверки составляет два года, а при использовании умягченной воды сокращается до одного года. Изношенный анод необходимо своевременно заменять.
