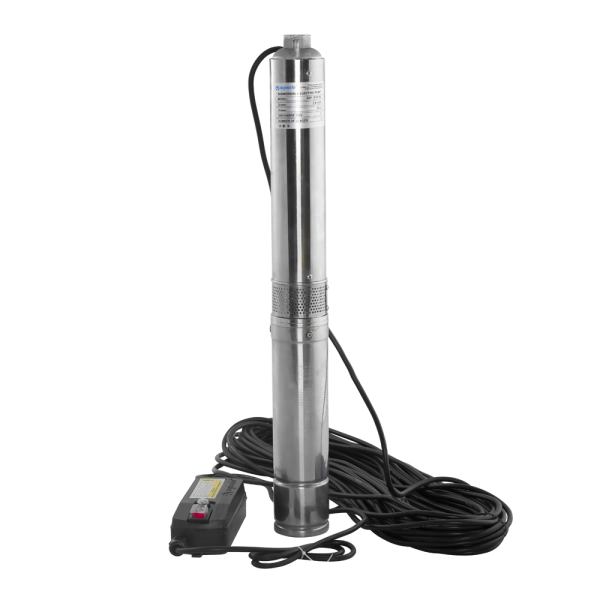

Скважинный насос Aquario ASP1E-45-90

Скважинный насос Aquario ASP1E-45-90 рассчитан на подачу чистой воды в бытовых системах с более высоким требуемым напором, чем у начального исполнения серии. Номинальные параметры составляют 1 м3/ч и 45 м, рабочий диапазон расхода - 10-35 л/мин.

Модель потребляет 620 Вт, создает максимальный напор 50 м и комплектуется кабелем длиной 35 м с выносным пусковым блоком. Такой набор параметров подходит для частного водоснабжения только после проверки высоты подъема, давления и потерь в трубопроводе.

Назначение и применение

Насос применяют для подачи холодной пресной воды из скважины или колодца к точкам водоразбора, системам полива и другим бытовым потребителям. Конструкция рассчитана на полностью погружную работу и охлаждение двигателя потоком воды, проходящим вдоль корпуса.

Купить скважинный насос Aquario ASP1E-45-90 можно для частного дома или участка, если рабочая характеристика соответствует параметрам источника. До выбора необходимо знать динамический уровень воды, устойчивый дебит, предполагаемый расход и требуемое давление.

Использование в открытых водоемах и накопительных резервуарах допускается при защите от попадания воздуха и установке охлаждающего кожуха. Оборудование не рассчитано на производственные процессы с непрерывной работой.

Напор и производительность

Номинальная рабочая точка соответствует напору 45 м при расходе 1 м3/ч. Предельный напор составляет 50 м, но достигается при сниженной подаче. Максимальные значения напора и производительности не являются одновременным режимом работы.

Расчет начинают не от дна скважины, а от динамического уровня воды. К высоте подъема добавляют давление, необходимое у сантехнических приборов, и потери на длине трубопровода. Чем уже труба и больше количество местных сопротивлений, тем ниже будет фактический расход.

Рабочая область 10-35 л/мин позволяет оценить допустимый режим по графику. Производительность также должна быть ниже устойчивого дебита источника, чтобы уровень воды не опускался до насосной части.

Конструкция и особенности

• Потребляемая мощность - 620 Вт, номинальный ток - 3 А.
• Питание - однофазная сеть 230 В.
• Наружный диаметр корпуса - 88 мм, минимальный внутренний проход скважины - 95 мм.
• Длина насоса - 740 мм, масса без кабеля - 10 кг.
• Присоединение напорного трубопровода - 1 дюйм.
• Насосная часть и вал изготовлены из нержавеющей стали.
• Рабочие колеса и диффузоры выполнены из технополимера со вставками из нержавеющей стали.
• Чугунный выходной патрубок оснащен негерметичным обратным клапаном для защиты от гидроудара.
• Герметичный асинхронный двигатель имеет маслозаполненную конструкцию.
• В комплект входят кабель длиной 35 м и внешний пусковой блок.

Внешний блок содержит рабочий конденсатор и защитный выключатель по потребляемому току. Его нельзя размещать в сыром кессоне или другом месте, где возможны вода и конденсат.

Монтаж и подключение

Диаметр скважины должен обеспечивать свободный проход корпуса и кабеля без трения о стенки. Перед опусканием проверяют изоляцию, надежность напорного соединения и состояние страховочного троса. Подвешивать оборудование за кабель нельзя.

Штатный кабель фиксируют к трубе хомутами с интервалом 2-3 м. Если его длины недостаточно, дополнительный участок рассчитывают так, чтобы суммарное падение напряжения не превышало допустимый предел. Соединение в воде выполняют специальной герметичной муфтой.

При минимальном уровне воды корпус должен быть погружен минимум на 1 м. Такое же минимальное расстояние оставляют до дна, чтобы уменьшить попадание ила и песка. Насос располагают выше фильтра скважины для формирования охлаждающего потока вдоль двигателя.

В систему могут входить отдельный обратный клапан, гидроаккумулятор, реле давления, манометр и защита от сухого хода. Питание организуют через заземление, УЗО и автоматический выключатель. Подбор и подключение оборудования выполняет специалист.

Что учесть при выборе

Для проверки совместимости нужны статический и динамический уровни, дебит скважины, глубина установки, расстояние до здания и высота верхней точки водоразбора. Номинальный напор не показывает допустимую глубину источника и не заменяет расчет системы.

Кабель длиной 35 м следует сопоставить с местом размещения пускового блока. Он должен находиться в сухом помещении, поэтому реальная длина кабельной трассы может отличаться от глубины монтажа.

Для меньшей расчетной нагрузки можно рассмотреть Aquario ASP1E-30-90. Если требуется больший напор, доступен Aquario ASP1E-60-90. Другие варианты представлены в разделе насосов Aquario ASP1E.

Эксплуатация и ограничения

• Допустимая температура воды - от +1 до +35 C.
• Максимальная глубина погружения ниже поверхности воды - 50 м.
• Количество включений - не более 30 в час с равными интервалами.
• Допустимое содержание нерастворимых примесей - до 1000 г/м3.
• Максимальный размер частиц - 0,5 мм.
• Минимальный расход при длительной работе - 5 л/мин.

Насос предназначен для чистой воды. Даже допустимое количество песка приводит к постепенному абразивному износу рабочих элементов. Работа без притока, попадание воздуха и длительная эксплуатация при закрытом кране могут вызвать перегрев или повреждение гидравлической части.

Вопрос-ответ

Частый вопрос: Можно ли выбирать Aquario ASP1E-45-90 только по напору 50 м?

Нет. Требуется знать расход в расчетной точке, динамический уровень воды, давление и сопротивление трубопровода. Максимальный напор относится к режиму с малой подачей и не показывает обычную производительность системы.

Частый вопрос: Заменяет ли встроенный клапан Aquario ASP1E-45-90 отдельный обратный клапан?

Клапан на выходе насосной части служит для защиты от гидроудара и не является герметичным. При использовании реле давления, реле потока или мембранного бака в напорной линии устанавливают отдельный обратный клапан.
