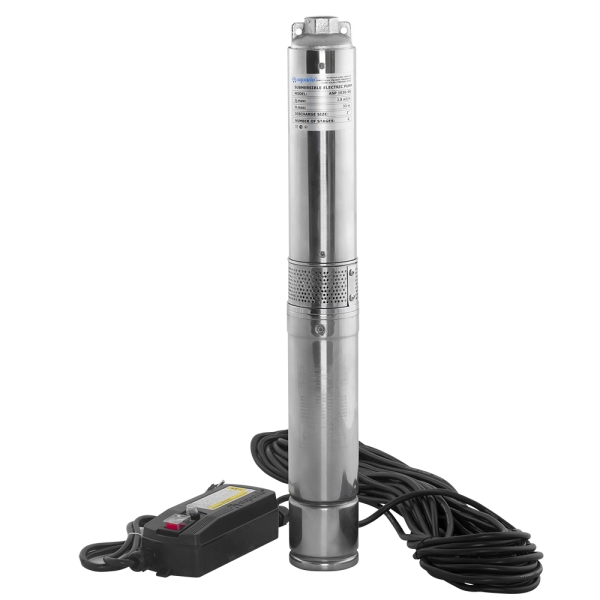

Скважинный насос Aquario ASP1E-30-90

Скважинный насос Aquario ASP1E-30-90 предназначен для подачи чистой холодной воды в частной системе водоснабжения, а также для полива и хозяйственных нужд. Модель имеет номинальный расход 1 м3/ч, номинальный напор 30 м и рабочий диапазон подачи 10-35 л/мин.

Максимальный напор составляет 33 м, потребляемая мощность - 450 Вт. В комплект входит кабель длиной 25 м и выносной пусковой блок. По напору это младшее из трех 90-миллиметровых исполнений серии, поэтому его рассматривают для систем с умеренной высотой подъема и небольшими гидравлическими потерями.

Назначение и применение

Оборудование рассчитано на перекачивание чистой пресной холодной воды из скважин и колодцев. Основная область применения - автономное водоснабжение частного дома, подача воды к хозяйственным точкам, полив сада и огорода. Насос должен работать полностью погруженным в воду.

Купить скважинный насос Aquario ASP1E-30-90 целесообразно после определения динамического уровня, дебита источника, необходимого давления и сопротивления напорной магистрали. Общая глубина скважины не показывает, какой напор потребуется системе.

Модель не предназначена для коммерческих и производственных процессов с длительной безостановочной эксплуатацией. При использовании в открытом резервуаре или широком колодце необходимо обеспечить направленное движение воды вдоль двигателя для его охлаждения.

Напор и производительность

Номинальная рабочая точка модели соответствует расходу 1 м3/ч и напору 30 м. Максимальный напор 33 м достигается при небольшом расходе, поэтому его нельзя одновременно складывать с максимальной подачей. В рабочей зоне производительность находится в пределах 10-35 л/мин.

Для расчета требуемого напора учитывают расстояние от динамического уровня воды до точки ввода, высоту верхней точки водоразбора, давление у потребителей и потери на трубах, фильтрах, обратных клапанах и фитингах. Узкая и длинная магистраль может заметно уменьшить доступный расход.

Производительность оборудования должна соответствовать устойчивому дебиту скважины. Если отбор превышает приток, уровень воды снижается, а двигатель может остаться без охлаждающего потока.

Конструкция и особенности

• Потребляемая мощность - 450 Вт, питание - однофазная сеть 230 В.
• Диаметр корпуса - 88 мм, для свободного монтажа требуется скважина с внутренним проходом не менее 95 мм.
• Длина насоса - 680 мм, присоединительный размер выходного патрубка - 1 дюйм.
• Корпус насосной части и вал выполнены из нержавеющей стали.
• Рабочие колеса и диффузоры изготовлены из технополимера со вставками из нержавеющей стали.
• Выходной патрубок и соединительные элементы выполнены из чугуна.
• Встроенный обратный клапан защищает насосную часть от гидроудара, но не является герметичным.
• Асинхронный герметичный маслозаполненный двигатель работает совместно с внешним пусковым блоком.
• Штатная длина кабеля - 25 м.

Пусковой блок содержит конденсатор, выключатель питания и защиту от перегрузки по току. Его корпус не является герметичным, поэтому блок устанавливают в сухом помещении, защищенном от влаги и конденсата.

Монтаж и подключение

Перед установкой проверяют фактический внутренний диаметр обсадной трубы и целостность изоляции кабеля. Насос должен проходить в скважину свободно вместе с кабелем. Для напорной линии рекомендуется жесткая пластиковая или металлическая труба с внутренним диаметром не менее 25 мм.

Оборудование опускают и поднимают на прочном влагостойком тросе или цепи, закрепленной за проушины. Использовать электрический кабель в качестве подвеса запрещено. Кабель фиксируют к подающей трубе пластиковыми хомутами, не пережимая оболочку.

При минимальном уровне воды насос должен оставаться погруженным не менее чем на 1 м и располагаться не ближе 1 м от дна. В скважине его размещают выше фильтрующей части, чтобы вода проходила вдоль корпуса двигателя. Требуемая скорость охлаждающего потока при температуре воды выше +15 C - не менее 0,08 м/с.

В напорной магистрали рекомендуется отдельный обратный клапан на расстоянии 1-2 м от выходного патрубка. При использовании гидроаккумулятора, реле давления или реле потока такой клапан обязателен. Электромонтаж выполняют с заземлением, УЗО, автоматическим выключателем и отдельной защитой от сухого хода.

Что учесть при выборе

До покупки определяют статический и динамический уровни, дебит скважины, глубину размещения оборудования, расстояние до дома и количество одновременно работающих точек. Также проверяют, достаточно ли штатного 25-метрового кабеля для выбранной схемы.

Для сокращения количества включений в систему добавляют мембранный гидроаккумулятор и реле давления. Допускается до 30 пусков в час с приблизительно равными интервалами, а слишком частые включения повышают риск перегрева двигателя.

При необходимости большего расчетного напора можно сравнить Aquario ASP1E-45-90 и Aquario ASP1E-60-90. Модели серии собраны в разделе скважинных насосов Aquario ASP1E. Окончательный выбор выполняют по рабочей точке, а не только по мощности двигателя.

Эксплуатация и ограничения

• Температура перекачиваемой воды - от +1 до +35 C.
• Глубина погружения ниже поверхности воды - от 1 до 50 м.
• Допустимое количество пусков - до 30 в час.
• Содержание взвешенных нерастворимых примесей - до 1000 г/м3.
• Максимальный размер твердых частиц - 0,5 мм.
• Длительная работа с расходом менее 5 л/мин не допускается.

Указанный предел по примесям не означает, что оборудование предназначено для песчаной воды. Твердые частицы вызывают абразивный износ, поэтому продолжительность работы с загрязненной водой следует сокращать. Запуск без воды и эксплуатация на закрытый кран запрещены.

Вопрос-ответ

Частый вопрос: Подойдет ли Aquario ASP1E-30-90 для скважины глубиной 30 м?

Номинальный напор 30 м нельзя приравнивать к общей глубине скважины. Для расчета используют динамический уровень воды, необходимое давление и гидравлические потери. Рабочую точку дополнительно проверяют по расходно-напорному графику.

Частый вопрос: Есть ли у Aquario ASP1E-30-90 встроенная защита от сухого хода?

Пусковой блок защищает двигатель от токовой перегрузки, но не определяет наличие воды в источнике. Контроль сухого хода организуют отдельной автоматикой, соответствующей схеме водоснабжения.
